Szyna Cu 20x10mm 2-polowa, Univers | UM22B Hager

Opis i Kluczowe Cechy

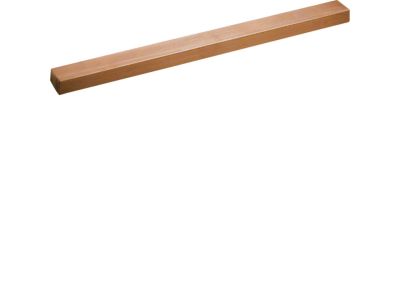

Szyna miedziana 20x10 mm, 2-polowa, oznaczona symbolem UM22B, firmy Univers to element konstrukcyjny oraz wyposażenie szaf rozdzielczych i sterowniczych. Wykonana z miedzi o wymiarach 20x10 mm, zapewnia doskonałą przewodność elektryczną i mechaniczną. Jej konstrukcja umożliwia elastyczne dopasowanie do różnych konfiguracji montażowych w zależności od potrzeb instalacji.

• Wymiary 20x10 mm: Duży przekrój poprzeczny szyny zapewnia niską rezystancję i wysoką obciążalność prądową w zastosowaniach zgodnych z projektem instalacji.
• Materiał miedziany: Miedź gwarantuje bardzo dobrą przewodność elektryczną oraz odporność na korozję, co przekłada się na długą żywotność i stabilność połączeń.
• 2-polowa (dwutorowa): Umożliwia prowadzenie dwóch niezależnych obwodów lub dystrybucję zasilania w sposób uporządkowany.
• Uniwersalny montaż: Konstrukcja szyny pozwala na instalację w różnych konfiguracjach – jako element poziomy lub pionowy, w zależności od potrzeb aranżacji wnętrza szafy.
• Wysoka sztywność mechaniczna: Przekrój 20x10 mm zapewnia stabilność mocowania oraz odporność na drgania podczas pracy urządzeń.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikację CE. Jako element konstrukcyjny rozdzielnic i szaf sterowniczych, spełnia wymagania stawiane materiałom stosowanym w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Szyna miedziana UM22B znajduje zastosowanie przede wszystkim w rozdzielnicach, szafach sterowniczych i rozdzielczych, gdzie stanowi element magistrali zasilającej lub dystrybucyjnej. Jej uniwersalność montażu pozwala na adaptację do różnych systemów.

• Wykorzystanie jako szyna zbiorcza (szyna główna) w rozdzielnicach głównych i podrozdzielniach.
• Element systemu szyn do podłączenia aparatury modułowej (np. wyłączników, styczników, przekaźników) w szafach sterowniczych.
• Prowadzenie obwodów pomocniczych i sygnalizacyjnych w szafach automatyki.
• Montaż w konstrukcjach nośnych jako element uziemiający lub wyrównawczy (przy odpowiednim projektowaniu instalacji).

Wskazówki Montażowe

Montaż szyny miedzianej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w szafie rozdzielczej. Szynę mocuje się za pomocą odpowiednich uchwytów i wsporników przewidzianych przez producenta. Przy dokręcaniu połączeń należy stosować się do zaleceń dotyczących momentu obrotowego – w razie braku danych, użyj typowych wartości dla połączeń miedzianych (np. 5–10 Nm w zależności od przekroju przewodów). Przekrój przewodów przyłączanych do szyny dobierz zgodnie z obciążalnością prądową i wymaganiami norm. Pamiętaj o zachowaniu odstępów izolacyjnych od części obudowy.

FAQ

• Czy szyna UM22B jest przystosowana do montażu na szynie DIN? Szyna miedziana 20x10 mm nie jest aparatem modułowym montowanym bezpośrednio na szynie TH35 – jest elementem konstrukcyjnym, który mocuje się za pomocą uchwytów lub wsporników do ścian szafy lub profili nośnych. Sposób montażu zależy od konfiguracji systemu szyn.
• Jakie maksymalne obciążenie prądowe wytrzymuje ta szyna? Nie dysponujemy danymi producenta dotyczącymi konkretnej obciążalności prądowej szyny o wymiarach 20×10 mm. Wartość ta zależy od długości, temperatury otoczenia, sposobu odprowadzania ciepła i konfiguracji połączeń. Zalecamy dobór na podstawie normatywnych tabel obciążalności dla szyn miedzianych lub indywidualne obliczenia przez projektanta instalacji.
• Z jakiego materiału wykonana jest szyna? Szyna wykonana jest z miedzi elektrolitycznej (Cu-ETP) o wysokiej przewodności. Producent nie podaje dokładnego gatunku, jednak standardowo stosuje się miedź o czystości min. 99,9%.
