Szyna Cu 20x10mm 1-polowa, Univers | UM21B Hager

Opis i Kluczowe Cechy

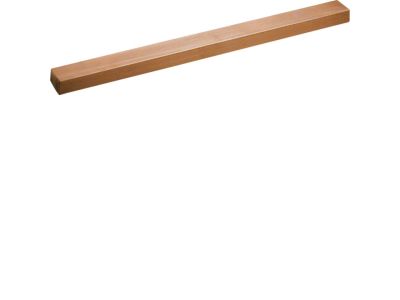

Szyna miedziana Cu 20x10mm 1-polowa Univers (symbol UM21B) to element konstrukcyjny przeznaczony do montażu w rozdzielnicach i szafach sterowniczych. Wykonana z wysokoprzewodzącej miedzi o przekroju 20×10 mm zapewnia niską rezystancję elektryczną, co przekłada się na minimalne straty mocy i stabilne połączenia w instalacjach uziemiających oraz połączeniach wyrównawczych. Szerokość 1 modułu (18 mm) umożliwia łatwą integrację z aparaturą modułową na szynie TH35.

• Materiał: miedź (Cu): doskonałe przewodnictwo elektryczne i cieplne oraz odporność na korozję – gwarancja trwałości i niezawodności połączeń.
• Przekrój 20×10 mm: duża powierzchnia styku obniża rezystancję przejścia, co ogranicza nagrzewanie się połączeń i poprawia bezpieczeństwo instalacji.
• Konstrukcja 1-polowa: dedykowana do pojedynczych obwodów uziemiających lub wyrównawczych – ułatwia prowadzenie przewodów w szafie.
• Montaż na szynie TH35: szybkie i pewne mocowanie bez konieczności wiercenia – skraca czas instalacji.
• Oznaczenie symbol UM21B: identyfikacja produktu zgodna z katalogiem Univers – łatwe zamawianie i identyfikacja w projekcie.

Zgodność z Normami

Szyna Cu 20×10 mm Univers została zaprojektowana zgodnie z ogólnie przyjętymi standardami dla elementów instalacji elektrycznych, co potwierdza certyfikat CE. Produkt spełnia wymagania dyrektyw niskonapięciowych, jednak ze względu na charakter elementu konstrukcyjnego (bez własnych parametrów elektrycznych) nie posiada dedykowanego numeru normy w dostarczonej dokumentacji. Zalecamy stosowanie szyny zgodnie z wytycznymi normy PN-HD 60364 dotyczącej instalacji uziemiających.

Zastosowanie

Szyna miedziana Univers UM21B znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne połączenie wyrównawcze lub uziemiające w rozdzielnicach i szafach sterowniczych. Idealnie sprawdza się w instalacjach przemysłowych, komercyjnych oraz budynkach użyteczności publicznej.

• Połączenie przewodu ochronnego PE w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie szyny wyrównawczej w instalacjach przeciwporażeniowych (połączenia wyrównawcze główne i dodatkowe).
• Montaż w szafach sterowniczych jako punkt przyłączenia przewodów uziemiających aparatury modułowej.
• Stosowanie w układach sieci IT i TN-S jako element bierny szyny uziemiającej (należy dobrać przekrój do prądu zwarciowego instalacji).

Wskazówki Montażowe

Montaż szyny Cu 20×10mm powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w rozdzielnicy. Szynę mocuje się bezpośrednio na szynie TH35 (DIN) w dowolnej konfiguracji, bez konieczności stosowania dodatkowych uchwytów. Przewody przyłączeniowe należy zabezpieczyć przed poluzowaniem – zalecane stosowanie podkładek sprężystych. Moment dokręcania śrub zaciskowych zgodnie z dokumentacją producenta (jeśli dotyczy). Przekrój przewodów dobrać do prądu obciążenia zgodnie z normą PN-HD 60364-5-52. W przypadku łączenia kilku odcinków szyny stosować złączki mostkujące lub łączyć je przez spawanie/zaciskanie.

FAQ

• Czy szyna UM21B nadaje się do przenoszenia dużych prądów zwarciowych? Szyna Cu 20×10mm ma duży przekrój, co zapewnia niską impedancję, jednak jej zdolność zwarciowa zależy od długości połączenia i konfiguracji. Należy ją dobrać zgodnie z obliczeniami zwarciowymi dla danej instalacji.
• Czy można ją ciąć na wymiar? Tak, miedź jest łatwa w obróbce mechanicznej. Zaleca się cięcie piłą do metalu lub nożycami do blachy, a następnie opiłowanie ostrych krawędzi.
• Jaki stopień ochrony zapewnia szyna? Szyna jako element konstrukcyjny nie posiada własnego stopnia IP. Jej ochrona jest zapewniona przez obudowę rozdzielnicy (zwykle IP20 lub wyższy). Podczas montażu należy zachować odstępy izolacyjne od części czynnych.
