Szyna 3P 4 odpływy 72mm 63A | GV2G472 Schneider Electric

Opis i Kluczowe Cechy

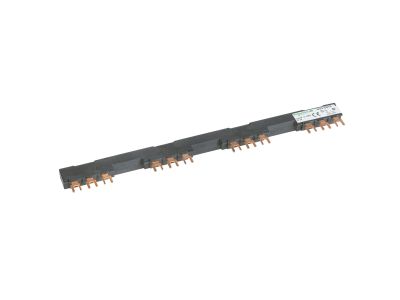

Szyna rozdzielcza 3-fazowa o symbolu GV2G472 umożliwia bezpieczne i uporządkowane rozdzielenie zasilania na cztery odpływy. Zaprojektowana do pracy z prądem ciągłym 63 A oraz długością modułu 72 mm, zapewnia niezawodne połączenia w instalacjach o znacznym obciążeniu, minimalizując ryzyko przegrzania i spadków napięcia.

• Prąd znamionowy 63 A: Gwarantuje bezpieczną pracę w obwodach o dużym poborze mocy, bez ryzyka przeciążenia styków.
• 3 fazy / 4 odpływy: Umożliwia rozdział trójfazowego zasilania na cztery niezależne obwody odbiorcze, co ułatwia organizację rozdzielnicy.
• Długość 72 mm (4 moduły DIN): Kompaktowe wymiary pozwalają na oszczędność miejsca w szafie sterowniczej, a standardowa szerokość modułu ułatwia montaż obok aparatury modułowej.
• Konstrukcja szyny zbiorczej: Zapewnia niską rezystancję przejścia oraz równomierny rozdział prądu między odpływami, co wpływa na stabilność instalacji.
• Materiał przewodzący: (brak szczegółów w danych) – gwarantuje wysoką przewodność i odporność na korozję, co przekłada się na długotrwałą niezawodność.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Przeznaczony do stosowania w rozdzielnicach zgodnie z ogólnymi zasadami projektowania instalacji elektrycznych. Montaż na szynie TH35 zgodny z normą DIN EN 60715.

Zastosowanie

Szyna GV2G472 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne rozdzielenie zasilania trójfazowego na kilka obwodów odbiorczych w jednej rozdzielnicy.

• Dystrybucja energii w rozdzielnicach głównych i podrozdzielnicach w obiektach przemysłowych i komercyjnych.
• Zasilanie styczników, przekaźników, wyłączników silnikowych oraz innych odbiorników modułowych w szafach sterowniczych.
• Organizacja obwodów sterowania i automatyki budynkowej (oświetlenie, klimatyzacja, wentylacja).
• Tworzenie szyn zbiorczych do łączenia grup aparatury modułowej w instalacjach tymczasowych i stałych.

Wskazówki Montażowe

Montaż i podłączenie szyny może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w rozdzielnicy. Szynę należy zamontować na szynie DIN TH35 (standard 35 mm). Przekrój przewodów przyłączeniowych dobierz do prądu znamionowego 63 A oraz wymagań instalacji. Moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta (jeśli dostępna) – zalecane dokręcenie z siłą uniemożliwiającą poluzowanie, ale bez uszkodzenia szyny. Zachowaj odstępy izolacyjne międzyfazowe i od obudowy zgodnie z normami.

FAQ

• Jakie są wymiary szyny? Długość całkowita wynosi 72 mm, co odpowiada 4 standardowym modułom DIN (4 x 18 mm). Szerokość i głębokość są dostosowane do montażu na szynie TH35.
• Czy szyna może pracować przy prądzie wyższym niż 63 A? Nie. Prąd znamionowy ciągły wynosi 63 A. Przekroczenie tej wartości może prowadzić do przegrzania i uszkodzenia izolacji lub styków.
• Ile odpływów (wyjść) ma szyna? Szyna posiada 4 odpływy (wyjścia), każde przeznaczone do podłączenia przewodu lub aparatu. Dla każdej z 3 faz dostępny jest 1 odpływ na fazę, a czwarty odpływ może być neutralny lub dodatkowa faza – w zależności od konfiguracji (3P – 3 fazy, 4 odpływy). W przypadku braku neutralnego, zalecamy stosowanie osobnej szyny N.
