Szybkozłączka przelotowa CMK-651 transparentny/pomarancz (40szt) | 39.651 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

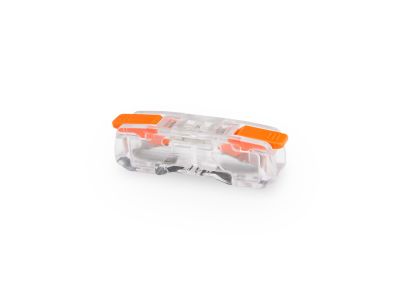

Szybkozłączka z dźwignią CMK-651 w wersji przelotowej to nowoczesne rozwiązanie ułatwiające wykonywanie połączeń elektrycznych w instalacjach niskiego napięcia. Przezroczysta obudowa pozwala na wizualną kontrolę poprawności podłączenia przewodów, a mechanizm z dźwignią blokującą gwarantuje pewne i szybkie mocowanie. Przeznaczona do przewodów o przekroju od 0,2 do 2,5 mm², obsługuje zarówno żyły jednodrutowe, wielodrutowe, jak i linkowe. Pakowana po 50 sztuk – optymalna ilość do instalacji seryjnych i serwisowych.

• Szybki montaż dzięki dźwigni blokującej: Eliminuje konieczność używania narzędzi i zarabiania końcówek – wystarczy wsunąć przewód i zablokować.
• Przezroczysta obudowa: Umożliwia natychmiastową weryfikację prawidłowości połączenia bez demontażu.
• Zakres przekroju przewodów 0,2–2,5 mm²: Kompatybilna z większością standardowych przewodów stosowanych w instalacjach elektrycznych i elektronice.
• Prąd znamionowy 24A przy 450V: Zapewnia stabilne połączenia nawet przy obciążeniach zbliżonych do maksymalnych wartości.
• Pakiet 50 sztuk: Ekonomiczne rozwiązanie dla profesjonalnych instalatorów wykonujących wiele połączeń.

Zgodność z Normami

Szybkozłączka CMK-651 spełnia wymagania norm europejskich dotyczących bezpieczeństwa połączeń elektrycznych. Produkt posiada deklarację zgodności CE, co potwierdza jego zgodność z dyrektywami Unii Europejskiej w zakresie niskiego napięcia.

Zastosowanie

Szybkozłączka CMK-651 znajduje zastosowanie w instalacjach elektrycznych i elektronice, gdzie priorytetem jest szybkość montażu i niezawodność połączeń.

• Instalacje oświetleniowe – szybkie łączenie przewodów w sufitach podwieszanych, oprawach i listwach.
• Szafy sterownicze i rozdzielnice – porządkowanie i izolacja połączeń w skrzynkach modułowych.
• Urządzenia AGD i elektronika użytkowa – montaż w układach zasilania i sterowania.
• Prace serwisowe i modernizacje instalacji – szybkie tworzenie nowych punktów połączeń bez konieczności lutowania.

Wskazówki Montażowe

Montaż szybkozłączki powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP w zakresie instalacji elektrycznych. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Przewód należy wprowadzić do gniazda do oporu, a następnie zablokować go dźwignią – nie należy używać nadmiernej siły. Upewnić się, że średnica przewodu mieści się w zakresie 0,2–2,5 mm². Po podłączeniu zaleca się wizualną kontrolę poprawności połączenia poprzez przezroczystą obudowę. Po zakończeniu prac sprawdzić ciągłość połączenia za pomocą odpowiedniego przyrządu pomiarowego.

FAQ

• Czy można stosować szybkozłączkę CMK-651 do przewodów linkowych? Tak, przewody linkowe o maksymalnym przekroju 1,5 mm² są obsługiwane przez ten model. Dla większych przekrojów należy zastosować odpowiednie końcówki kablowe.
• Czy dźwignia blokująca może ulec zużyciu? Mechanizm dźwigni wykonany jest z tworzywa o wysokiej odporności na cykle otwarcia/zamknięcia. Przy prawidłowym użytkowaniu trwałość dźwigni jest porównywalna z żywotnością samej złączki.
• Jaka jest maksymalna temperatura pracy szybkozłączki? Złączka przeznaczona jest do pracy w zakresie temperatur od -40°C do 105°C, co pozwala na stosowanie w różnorodnych warunkach środowiskowych.
