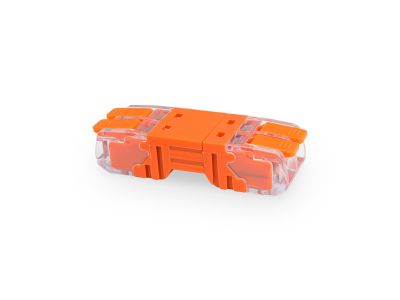

Szybkozłączka z dźwigniąCMK-642 przelotowa,dwuczęś,łączeni 2 przewody 2x0,2-2,5mm2 24A 450V (10szt) | 39.642 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Szybkozłączka przelotowa CMK-642 marki Elektro-Plast to zaawansowane rozwiązanie instalacyjne, zaprojektowane z myślą o maksymalnej efektywności prac elektroinstalacyjnych. Model ten charakteryzuje się dwuczęściową konstrukcją łączeniową, która umożliwia precyzyjne i bezpieczne połączenie dwóch torów prądowych. Dzięki zastosowaniu innowacyjnej dźwigni blokującej, instalatorzy mogą dokonywać montażu bez użycia specjalistycznych narzędzi, co znacząco skraca czas realizacji inwestycji.

• Wysoka wydajność prądowa: Prąd znamionowy na poziomie 24A przy napięciu 450V pozwala na bezpieczne stosowanie złączki w standardowych obwodach oświetleniowych i gniazdowych.
• Wszechstronność przekrojów: Możliwość łączenia przewodów o przekroju od 0,2 mm² do 2,5 mm² (dla drutu i linek sztywnych) oraz do 1,5 mm² dla przewodów linkowych giętkich.
• Mechanizm dźwigniowy: Gwarantuje pewny docisk styku, eliminując ryzyko poluzowania się przewodu pod wpływem drgań.
• Brak konieczności zarabiania końcówek: Konstrukcja zacisku pozwala na bezpośrednie wprowadzenie odizolowanego przewodu, co optymalizuje proces montażu.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Szybkozłączka CMK-642 spełnia wymagania dotyczące napięcia izolacji do 450V, co potwierdza jej przydatność w profesjonalnych instalacjach budynkowych i przemysłowych. Szeroki zakres temperatury pracy, wynoszący od -40°C do +80°C, świadczy o wysokiej stabilności termicznej zastosowanych materiałów izolacyjnych, co jest kluczowe dla zachowania ciągłości zasilania w zmiennych warunkach środowiskowych.

Zastosowanie

Szybkozłączka CMK-642 znajduje szerokie zastosowanie wszędzie tam, gdzie wymagane jest szybkie i niezawodne łączenie przewodów w układzie przelotowym. Jest idealnym rozwiązaniem dla:

• Instalacji oświetleniowych: Łączenie opraw LED oraz tradycyjnych źródeł światła.
• Automatyki budynkowej: Łączenie czujników, sterowników i siłowników w puszkach instalacyjnych.
• Prac serwisowych: Szybka naprawa uszkodzonych obwodów bez konieczności wymiany całych odcinków przewodów.
• Rozdzielnic i puszek natynkowych: Porządkowanie okablowania dzięki kompaktowym wymiarom i wyraźnej, pomarańczowej kolorystyce ułatwiającej identyfikację.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia elektrycznego, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Należy odizolować końcówkę przewodu na długości wskazanej przez producenta (zazwyczaj ok. 10-11 mm).
• Obsługa dźwigni: Podnieś pomarańczową dźwignię do pozycji pionowej, co otworzy komorę zaciskową.
• Wprowadzenie przewodu: Wsuń odizolowany przewód do oporu, a następnie opuść dźwignię do pozycji wyjściowej.
• Weryfikacja: Po zamknięciu dźwigni należy delikatnie pociągnąć za przewód, aby upewnić się, że został on trwale zablokowany w zacisku.
• Typy przewodów: Pamiętaj, że maksymalny przekrój dla linki wynosi 1,5 mm², natomiast dla drutu 2,5 mm².

FAQ

1. Czy złączka CMK-642 wymaga użycia tulejek zaciskowych na przewodach typu linka?
Nie, mechanizm dźwigniowy jest zaprojektowany tak, aby bezpiecznie zaciskać przewody linkowe bez konieczności stosowania tulejek, pod warunkiem zachowania dopuszczalnego przekroju do 1,5 mm².

2. Czy można stosować tę złączkę na zewnątrz?
Złączka może być stosowana w instalacjach zewnętrznych pod warunkiem umieszczenia jej w puszce instalacyjnej o odpowiednim stopniu ochrony IP, dostosowanym do warunków otoczenia.

3. Ile przewodów można połączyć jedną złączką?
Model CMK-642 jest złączką przelotową typu 2x2, co oznacza, że pozwala na połączenie dwóch niezależnych torów (np. fazowego i neutralnego) w układzie wejście-wyjście.
