Szybkozłączka otwierana 61 HSK43 3-przewody sztywne/elastyczne 0,2-4mm2 19,6x19,9x10,5 2054423 | 2054423 Obo Bettermann

Opis i Kluczowe Cechy

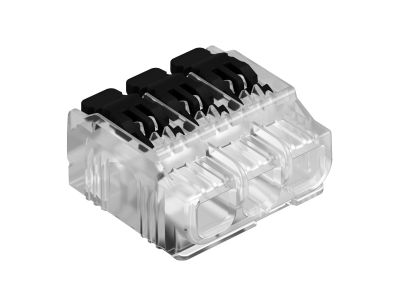

Szybkozłączka instalacyjna Obo Bettermann z serii 61 HSK43 to zaawansowane rozwiązanie przeznaczone do profesjonalnych połączeń elektrycznych w puszkach instalacyjnych oraz rozdzielnicach. Model ten charakteryzuje się konstrukcją 3-przewodową, co pozwala na sprawne łączenie trzech niezależnych żył w jednym punkcie zaciskowym. Dzięki zastosowaniu innowacyjnych dźwigni zwalniających, złączka umożliwia montaż bez użycia narzędzi, co znacząco skraca czas prac instalacyjnych.

• Wszechstronność przekrojów: Nominalny przekrój znamionowy w zakresie od 0,2 mm² do 4 mm² pozwala na stabilne przesyłanie energii zarówno w obwodach sterowniczych, jak i siłowych.
• Wysoka obciążalność: Prąd nominalny wynoszący 32A oraz napięcie znamionowe 450V gwarantują bezpieczeństwo pracy w wymagających instalacjach niskiego napięcia.
• Transparentna obudowa: Przezroczysty korpus wykonany z wysokiej jakości tworzywa umożliwia wzrokową weryfikację prawidłowego osadzenia przewodu oraz długości odizolowania żyły.
• Kompaktowe wymiary: Gabaryty 19,6x19,9x10,5 mm pozwalają na optymalne zagospodarowanie przestrzeni wewnątrz puszek podtynkowych i natynkowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektro-technicznej. Szybkozłączka spełnia wymagania dotyczące osprzętu instalacyjnego, co potwierdza jej dopuszczenie do pracy w temperaturze otoczenia sięgającej aż 85°C. Materiały użyte do produkcji charakteryzują się wysoką odpornością termiczną i mechaniczną, co jest kluczowe dla zachowania ciągłości zasilania w długofalowej eksploatacji.

Zastosowanie

Złączka 61 HSK43 znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz przemysłowym. Jest idealnym wyborem dla:

• Łączenia przewodów sztywnych (drut), wielodrutowych (linka o grubym splocie) oraz elastycznych (linka cienka).
• Instalacji oświetleniowych, gdzie wymagana jest szybka wymiana opraw.
• Systemów automatyki budynkowej i sterowania roletami.
• Rozbudowy istniejących instalacji elektrycznych w puszkach rozgałęźnych.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń:

• Przewód należy odizolować na długości wskazanej na obudowie złączki (zazwyczaj ok. 11 mm).
• Przed wprowadzeniem przewodu należy całkowicie podnieść dźwignię blokującą.
• Po wsunięciu żyły do oporu, dźwignię należy zatrzasnąć, co spowoduje dociśnięcie przewodu przez mechanizm sprężynowy.
• Dzięki transparentnej obudowie należy upewnić się, że izolacja przewodu dochodzi do krawędzi zacisku, a goła miedź jest w pełni schowana wewnątrz złączki.

FAQ

Czy złączka wymaga okresowego dokręcania?
Nie, dzięki zastosowaniu mechanizmu sprężynowego złączka zapewnia stały docisk, który kompensuje zmiany termiczne i wibracje, eliminując konieczność serwisowania połączenia.

Czy można łączyć w jednej złączce przewody o różnych przekrojach?
Tak, konstrukcja złączki 61 HSK43 pozwala na jednoczesne łączenie przewodów o różnych przekrojach (np. 1,5 mm² z 4 mm²) oraz różnych typach (drut z linką) w obrębie jednego zacisku.

Jaka jest maksymalna temperatura pracy?
Złączka jest przystosowana do pracy w temperaturze otoczenia do 85°C, co czyni ją bezpiecznym rozwiązaniem nawet w mocno obciążonych obwodach.
