Szybkozłączka mini PC-215S, 5-torowa drut, 0,2-2,5mm2, 24A, 450V (opak=100szt) | PC-215S Trytyt

Opis i Kluczowe Cechy

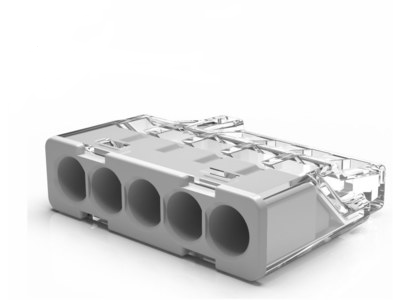

Szybkozłączka mini PC-215S marki TRYTYT to zaawansowane rozwiązanie instalacyjne, zaprojektowane z myślą o maksymalnej oszczędności miejsca w puszkach elektroinstalacyjnych oraz obudowach sterowniczych. Dzięki swojej kompaktowej budowie, złączka ta pozwala na estetyczne i bezpieczne uporządkowanie przewodów nawet w najbardziej ograniczonych przestrzeniach. Model PC-215S jest złączką 5-torową, co umożliwia jednoczesne połączenie do pięciu przewodów typu drut. Przekrój znamionowy wynoszący od 0,2 mm² do 2,5 mm² pozwala na stabilne przesyłanie energii w szerokim spektrum instalacji niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym 24A oraz napięciem znamionowym 450V, co gwarantuje niezawodność pracy przy standardowych obciążeniach sieciowych.

• Kompaktowy rozmiar: Wersja mini ułatwia montaż w ciasnych puszkach podtynkowych.
• Wysoka wydajność: Prąd znamionowy 24A zapewnia bezpieczną eksploatację w obwodach oświetleniowych i gniazdowych.
• Przezroczysta obudowa: Pozwala na wizualną weryfikację prawidłowego osadzenia przewodu w zacisku.
• Trwałość: Wykonana z wysokiej jakości materiałów izolacyjnych odpornych na starzenie.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Szybkozłączka PC-215S spełnia wymagania dotyczące osprzętu do łączenia przewodów niskiego napięcia, co potwierdza jej przydatność do profesjonalnych zastosowań elektroinstalacyjnych. Zastosowane materiały izolacyjne posiadają odpowiednie klasy palności, co minimalizuje ryzyko rozprzestrzeniania się ognia w przypadku awarii instalacji.

Zastosowanie

Szybkozłączka mini PC-215S znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz przemysłowym. Jest idealnym wyborem dla:

• Łączenia obwodów oświetleniowych w puszkach sufitowych.
• Rozdzielania zasilania w puszkach osprzętowych podtynkowych i natynkowych.
• Instalacji systemów inteligentnego domu, gdzie wymagana jest duża liczba połączeń na małej powierzchni.
• Prac modernizacyjnych, gdzie konieczne jest szybkie i pewne połączenie istniejącego okablowania typu drut.

Wskazówki Montażowe

Aby zapewnić najwyższy poziom bezpieczeństwa i trwałości połączenia, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Izolację z przewodu typu drut należy usunąć na długości wskazanej na obudowie złączki (zazwyczaj ok. 10-12 mm).
• Wprowadzanie przewodu: Przewód należy wsunąć do oporu w otwór montażowy, aż poczuje się wyraźny opór mechanizmu zaciskowego.
• Weryfikacja: Dzięki przezroczystej obudowie należy sprawdzić, czy odizolowana część drutu znajduje się w całości pod zaciskiem, a izolacja dochodzi do krawędzi wejścia.
• Moment dokręcania: Produkt wykorzystuje zacisk sprężynowy, co eliminuje konieczność stosowania narzędzi i pilnowania momentu dokręcania śrub.

FAQ

1. Czy złączka PC-215S nadaje się do przewodów typu linka?
Model PC-215S jest dedykowany wyłącznie do przewodów typu drut (sztywnych). Do linek należy stosować złączki z dźwigniami zaciskowymi.

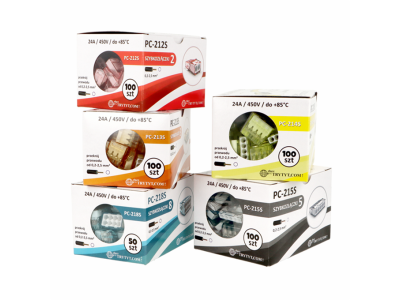

2. Ile sztuk znajduje się w jednym opakowaniu zbiorczym?
Opakowanie zawiera 100 sztuk szybkozłączek, co stanowi optymalną ilość dla profesjonalnych instalatorów realizujących większe projekty.

3. Czy można stosować tę złączkę w obwodach 400V?
Tak, napięcie znamionowe złączki wynosi 450V, co pozwala na bezpieczną pracę w standardowych instalacjach trójfazowych przy napięciu międzyfazowym 400V.
