Szybkozłączka z dźwigniąCMK-643 przelotowa,dwuczęś,łączeni 3 przewody 2x0,2-2,5mm2 24A 450V (10szt) | 39.643 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

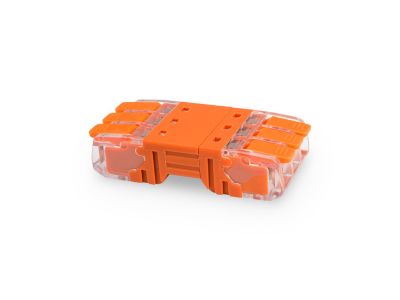

Szybkozłączka instalacyjna CMK-643 marki Elektro-Plast to zaawansowane rozwiązanie przelotowe, zaprojektowane z myślą o profesjonalnych systemach elektroinstalacyjnych. Dwuczęściowa konstrukcja umożliwia precyzyjne łączenie trzech niezależnych torów prądowych, co znacząco ułatwia organizację okablowania w puszkach i rozdzielnicach. Dzięki zastosowaniu innowacyjnej dźwigni blokującej, montażysta zyskuje możliwość błyskawicznego mocowania przewodów bez użycia narzędzi, co redukuje czas pracy i eliminuje ryzyko błędów montażowych.

• Wysoka wydajność prądowa: Prąd znamionowy na poziomie 24A pozwala na bezpieczną pracę w obwodach o dużym obciążeniu.
• Szeroki zakres przekrojów: Możliwość łączenia przewodów jednodrutowych i wielodrutowych o przekroju od 0,2 mm² do 2,5 mm² oraz linek do 1,5 mm².
• Napięcie znamionowe 450V: Gwarantuje stabilność izolacji w standardowych instalacjach budynkowych i przemysłowych.
• Odporność termiczna: Szeroki zakres temperatury pracy od -40°C do +80°C pozwala na montaż w wymagających warunkach środowiskowych.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Wykorzystanie wysokiej jakości tworzyw izolacyjnych zapewnia odpowiednią wytrzymałość dielektryczną oraz odporność na starzenie materiałowe. Szybkozłączka CMK-643 spełnia wymogi dotyczące osprzętu łączeniowego niskiego napięcia, co potwierdza jej niezawodność w profesjonalnych aplikacjach budowlanych i przemysłowych.

Zastosowanie

Szybkozłączka CMK-643 znajduje szerokie zastosowanie wszędzie tam, gdzie wymagane jest pewne i trwałe połączenie przelotowe trzech przewodów. Jest idealnym rozwiązaniem do:

• Łączenia opraw oświetleniowych w systemach sufitów podwieszanych.
• Przedłużania obwodów zasilających w puszkach instalacyjnych podtynkowych i natynkowych.
• Tworzenia rozgałęzień w szafach sterowniczych i rozdzielnicach niskiego napięcia.
• Naprawy uszkodzonych fragmentów instalacji, gdzie wymagane jest szybkie przywrócenie ciągłości obwodu.

Wskazówki Montażowe

Aby zapewnić maksymalne bezpieczeństwo i trwałość połączenia, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Izolację należy zdjąć na długości wskazanej przez producenta, dbając o to, aby nie uszkodzić miedzianej żyły.
• Obsługa dźwigni: Przed włożeniem przewodu należy całkowicie unieść pomarańczową dźwignię, a po wprowadzeniu żyły – docisnąć ją do momentu wyraźnego zablokowania.
• Weryfikacja: Po zamknięciu dźwigni należy delikatnie pociągnąć za przewód, aby upewnić się, że mechanizm zaciskowy trzyma go z odpowiednią siłą.
• Typy przewodów: Pamiętaj, że maksymalny przekrój dla linki wynosi 1,5 mm², natomiast dla drutu sztywnego jest to 2,5 mm².

FAQ

Czy szybkozłączka CMK-643 nadaje się do łączenia przewodów aluminiowych?
Złączka jest dedykowana głównie do przewodów miedzianych. W przypadku aluminium zaleca się stosowanie odpowiednich past stykowych zapobiegających utlenianiu.

Czy można mieszać różne przekroje przewodów w jednej złączce?
Tak, konstrukcja z dźwignią pozwala na niezależne zaciskanie każdego przewodu, co umożliwia bezpieczne łączenie np. przewodu 0,5 mm² z przewodem 2,5 mm² w obrębie jednego modułu.

Ile sztuk znajduje się w opakowaniu?
Produkt sprzedawany jest w wygodnych zestawach zawierających 10 sztuk szybkozłączek.
