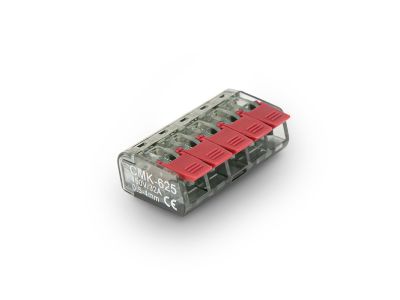

Szybkozłączka z dźwignią CMK-625 drut/linka 5 przewodów 5x4mm2 32A 450Vtransparentna (25szt) | 39.625 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Szybkozłączka z dźwignią CMK-625 marki Elektro-Plast to zaawansowane rozwiązanie w dziedzinie techniki połączeniowej, zaprojektowane z myślą o maksymalnej wydajności i bezpieczeństwie w instalacjach elektrycznych. Produkt umożliwia jednoczesne połączenie do 5 przewodów, co czyni go idealnym wyborem do rozbudowanych puszek instalacyjnych oraz systemów sterowania. Dzięki zastosowaniu innowacyjnego mechanizmu dźwigniowego, montaż odbywa się bez użycia narzędzi, co znacząco skraca czas prac instalacyjnych.

• Wszechstronność przekrojów: Złączka obsługuje przewody jednodrutowe (drut) w zakresie od 0,2 mm² do 2,5 mm² oraz przewody wielodrutowe (linka) o przekroju od 0,5 mm² do aż 4 mm².
• Wysoka obciążalność: Prąd znamionowy wynoszący 32 A oraz napięcie znamionowe 450 V pozwalają na bezpieczne stosowanie złączki w obwodach siłowych i oświetleniowych.
• Transparentna obudowa: Przezroczysty korpus umożliwia instalatorowi wzrokową weryfikację prawidłowego osadzenia przewodu oraz sprawdzenie długości odizolowania, co eliminuje ryzyko błędów montażowych.
• Brak konieczności zarabiania końcówek: Specjalna konstrukcja zacisku pozwala na bezpośrednie wpięcie linki bez potrzeby stosowania tulejek zaciskowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektro-technicznej. Szybkozłączka CMK-625 spełnia wymagania dotyczące osprzętu do łączenia obwodów niskiego napięcia, co potwierdza jej niezawodność w długofalowej eksploatacji. Zastosowane materiały izolacyjne charakteryzują się wysoką odpornością termiczną, co jest kluczowe przy pracy pod pełnym obciążeniem znamionowym 32 A.

Zastosowanie

Szybkozłączka CMK-625 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych. Jest niezastąpiona w:

• Puszkach elektroinstalacyjnych: Pozwala na estetyczne i bezpieczne łączenie wielu obwodów w ograniczonej przestrzeni.
• Systemach oświetleniowych: Idealna do podłączania opraw LED oraz tradycyjnych źródeł światła, gdzie wymagana jest szybka wymiana komponentów.
• Automatyce budynkowej: Umożliwia sprawne łączenie czujników, sterowników i siłowników.
• Pracach serwisowych: Dzięki dźwigniom pozwala na wielokrotne rozłączanie i ponowne łączenie przewodów bez uszkodzenia ich struktury.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń:

• Odizolowanie przewodu: Należy zdjąć izolację z przewodu na długości wskazanej na obudowie złączki (zazwyczaj ok. 10-11 mm).
• Obsługa dźwigni: Podnieś pomarańczową dźwignię do pozycji pionowej, co spowoduje całkowite otwarcie komory zaciskowej.
• Wprowadzenie przewodu: Wsuń odizolowany przewód do oporu, a następnie opuść dźwignię do pozycji wyjściowej.
• Weryfikacja: Dzięki transparentnej obudowie upewnij się, że izolacja przewodu dochodzi do krawędzi zacisku, a goła miedź jest w pełni objęta mechanizmem stykowym.

FAQ

1. Czy złączka CMK-625 wymaga użycia tulejek przy przewodach typu linka?
Nie, mechanizm dźwigniowy jest zaprojektowany tak, aby bezpiecznie i trwale zaciskać przewody typu linka bez konieczności ich wcześniejszego tulejkowania.

2. Czy można mieszać różne przekroje przewodów w jednej złączce?
Tak, każda komora zaciskowa działa niezależnie, co pozwala na łączenie w jednym bloku przewodów o różnych przekrojach (np. drut 1,5 mm² z linką 4 mm²).

3. Jakie jest maksymalne napięcie pracy?
Złączka jest certyfikowana do pracy przy napięciu znamionowym do 450 V, co czyni ją odpowiednią dla standardowych instalacji 230/400 V.
