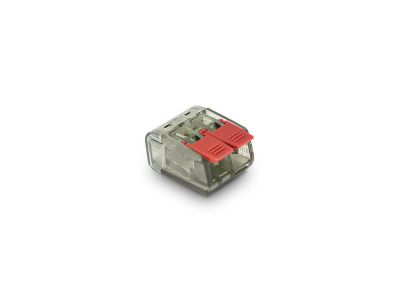

Szybkozłączka z dźwignią CMK-622 drut/linka 2 przewody 2x4mm2 32A 450V transparentna (25szt) | 39.622 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Szybkozłączka z dźwignią CMK-622 marki Elektro-Plast to zaawansowane rozwiązanie w dziedzinie techniki połączeniowej, zaprojektowane z myślą o maksymalnej wydajności i bezpieczeństwie prac elektroinstalacyjnych. Produkt umożliwia błyskawiczne łączenie dwóch przewodów o różnych strukturach w obrębie jednego zacisku. Dzięki zastosowaniu innowacyjnego mechanizmu dźwigniowego, instalator może pracować z przewodami typu drut (o przekroju od 0,2 mm² do 2,5 mm²) oraz przewodami typu linka (o przekroju od 0,5 mm² do 4 mm²). Przekrój znamionowy wynoszący 4 mm² dla linek pozwala na stabilne przesyłanie energii przy prądzie znamionowym do 32A, co czyni złączkę idealnym wyborem do obwodów o dużym obciążeniu.

• Transparentna obudowa: Wykonana z wysokiej jakości poliwęglanu, pozwala na wzrokową weryfikację poprawności osadzenia przewodu oraz sprawdzenie długości odizolowania.
• Uniwersalność: Możliwość łączenia przewodów sztywnych i giętkich bez konieczności stosowania tulejek zaciskowych (zarabiania końcówek).
• Wysokie parametry elektryczne: Napięcie znamionowe 450V gwarantuje bezpieczną pracę w standardowych instalacjach budynkowych i przemysłowych.
• Ergonomia: Dźwignie pracują płynnie, minimalizując siłę potrzebną do otwarcia zacisku, co jest kluczowe przy seryjnym montażu.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Szybkozłączka CMK-622 spełnia wymagania dotyczące osprzętu do łączenia przewodów niskiego napięcia, co potwierdza jej niezawodność w profesjonalnych systemach elektroenergetycznych. Materiały użyte do produkcji charakteryzują się wysoką odpornością termiczną oraz właściwościami samogasnącymi, co bezpośrednio przekłada się na podniesienie poziomu ochrony przeciwpożarowej w obiekcie.

Zastosowanie

Szybkozłączki serii CMK znajdują szerokie zastosowanie wszędzie tam, gdzie liczy się czas montażu i pewność styku. Są niezastąpione w:

• Instalacjach oświetleniowych: Łączenie opraw LED, żyrandoli oraz systemów sterowania oświetleniem.
• Puszkach elektroinstalacyjnych: Optymalizacja miejsca w puszkach podtynkowych i natynkowych dzięki kompaktowym wymiarom.
• Automatyce budynkowej: Podłączanie czujników, siłowników i sterowników w szafach rozdzielczych.
• Pracach serwisowych: Szybka modernizacja istniejących obwodów bez potrzeby użycia specjalistycznych narzędzi zaciskowych.

Wskazówki Montażowe

Aby zapewnić długotrwałą i bezawaryjną pracę połączenia, należy przestrzegać poniższych zaleceń:

• Odizolowanie przewodu: Należy zdjąć izolację z końcówki przewodu na długości wskazanej na obudowie złączki (zazwyczaj ok. 10-11 mm).
• Weryfikacja wzrokowa: Dzięki przezroczystej obudowie upewnij się, że odizolowana część przewodu w całości znajduje się pod zaciskiem, a izolacja dochodzi do krawędzi wejścia.
• Blokada dźwigni: Po wsunięciu przewodu należy docisnąć dźwignię do momentu jej całkowitego zrównania się z obudową, co sygnalizuje prawidłowe zatrzaśnięcie mechanizmu sprężynowego.
• Test mechaniczny: Po zamknięciu dźwigni warto delikatnie pociągnąć za przewód, aby upewnić się, że jest on trwale osadzony w zacisku.

FAQ

1. Czy złączka CMK-622 wymaga stosowania tulejek na przewodach typu linka?
Nie, konstrukcja zacisku dźwigniowego pozwala na bezpośrednie i bezpieczne mocowanie linek bez konieczności ich wcześniejszego zarabiania tulejkami.

2. Czy można mieszać różne przekroje przewodów w jednej złączce?
Tak, każdy tor prądowy posiada niezależną dźwignię, co pozwala na łączenie np. przewodu 1,5 mm² z przewodem 2,5 mm² w obrębie jednego modułu.

3. Jakie jest maksymalne dopuszczalne obciążenie dla tego modelu?
Złączka jest przystosowana do pracy z prądem o natężeniu do 32A przy napięciu znamionowym 450V.
