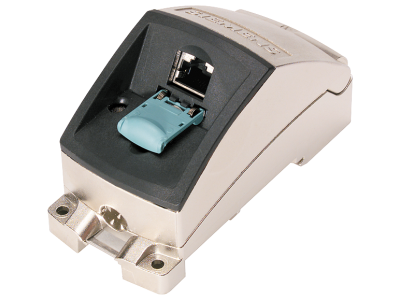

Szybkozłącze RJ45 MODULAR OUTLET | 6GK1901-1BE00-0AA2 Siemens

Alternatywny kod produktu: 6GK19011BE000AA2

Opis i Kluczowe Cechy

Szybkozłącze RJ45 MODULAR OUTLET o symbolu 6GK1901-1BE00-0AA2 to modułowe gniazdo sieciowe przeznaczone do budowy niezawodnych połączeń Ethernet w instalacjach przemysłowych. Dzięki konstrukcji szybkozłącza umożliwia sprawny montaż przewodów bez użycia specjalistycznych narzędzi, co skraca czas okablowania i minimalizuje ryzyko błędów połączeniowych. Kompaktowy moduł idealnie wpisuje się w standard aparatury modułowej montowanej na szynie.

• Szybki montaż typu IDC: Beznarzędziowe zakończenie przewodów skraca czas instalacji i eliminuje potrzebę lutowania – idealne w aplikacjach wymagających oszczędności czasu i powtarzalności połączeń.
• Modułowa konstrukcja MODULAR OUTLET: Łatwy montaż na szynie TH35 pozwala na elastyczne rozmieszczenie gniazd w szafach sterowniczych i rozdzielnicach, ułatwiając zarządzanie okablowaniem.
• Zgodność z sieciami Ethernet 10/100/1000Base-T: Obsługa standardowych szybkości transmisji zapewnia uniwersalność zastosowań – od prostych sieci sterujących po wymagające aplikacje przemysłowe.
• Wytrzymała obudowa przemysłowa: Przystosowana do pracy w trudnych warunkach środowiskowych typowych dla szaf sterowniczych, zapewniająca długotrwałą niezawodność połączeń.
• Kompaktowa szerokość modułu (1 moduł 18 mm): Oszczędność miejsca na szynie DIN – idealne rozwiązanie w gęsto upakowanych rozdzielnicach.

Zgodność z Normami

Szybkozłącze RJ45 MODULAR OUTLET spełnia wymagania europejskich norm dotyczących złączy do transmisji danych w instalacjach przemysłowych. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej. Produkt przeznaczony jest do stosowania w suchych pomieszczeniach wewnątrz obudów elektrycznych (standardowy stopień ochrony IP20 dla aparatury modułowej).

Zastosowanie

Szybkozłącze RJ45 MODULAR OUTLET znajduje zastosowanie w przemysłowych sieciach Ethernet, systemach automatyki i sterowania. Doskonale sprawdza się wszędzie tam, gdzie wymagane jest szybkie i pewne łączenie kabli sieciowych w przestrzeni szaf sterowniczych.

• Tworzenie punktów dostępowych sieci Profinet, EtherNet/IP lub innych sieci przemysłowych w rozdzielnicach i szafach sterowniczych.
• Podłączanie paneli operatorskich, sterowników PLC oraz zdalnych modułów I/O w systemach automatyki budynkowej i przemysłowej.
• Łączenie urządzeń pomiarowych i diagnostycznych w strukturze okablowania strukturalnego w zakładach produkcyjnych.
• Modernizacja istniejących instalacji – szybkozłącze umożliwia łatwe rozbudowywanie sieci o nowe węzły bez konieczności przerywania pracy innych urządzeń.

Wskazówki Montażowe

Montaż i podłączanie szybkozłącza RJ45 MODULAR OUTLET może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania od wszystkich obwodów w szafie sterowniczej. Urządzenie przeznaczone jest do montażu na szynie TH35 (35 mm). Podczas zakończania przewodów należy stosować się do instrukcji producenta dotyczącej kolejności żył i siły docisku narzędzia (w przypadku opcjonalnego narzędzia zaciskowego). Przekrój przewodów miedzianych należy dobrać zgodnie z wymaganiami transmisji danych (zalecane skrętki kategorii 6 lub wyższej). Po zamontowaniu sprawdzić poprawność połączeń testerem okablowania.

FAQ

• Jaki typ złącza jest zastosowany w tym module? Jest to gniazdo RJ45 z 8 stykami (do kabli ethernetowych ekranowanych lub nieekranowanych). Obsługuje połączenia w standardzie złącza MODULAR OUTLET z szybkim zakończeniem IDC.
• Czy złącze jest przeznaczone do montażu na szynie DIN? Tak, moduł montuje się na szynie TH35 (35 mm) standardowo stosowanej w aparaturze modułowej. Szerokość jednego modułu wynosi 18 mm.
• Jaki stopień ochrony IP ma to złącze? Standardowo dla tego typu aparatury przeznaczonej do montażu wewnątrz rozdzielnic/szaf sterowniczych przyjmuje się stopień ochrony IP20 – oznacza to ochronę przed dostępem do części niebezpiecznych palcem, brak ochrony przed wilgocią. Nie jest przystosowane do pracy na zewnątrz bez dodatkowej obudowy.
