Szczypce zaciskowe 10-35 tulejki | 101905 Cimco

Opis i Kluczowe Cechy

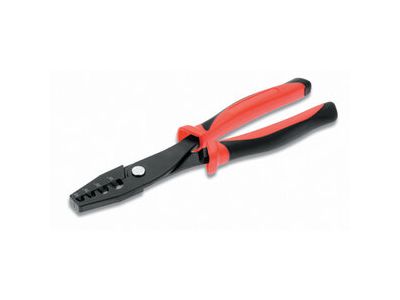

Szczypce zaciskowe marki CIMCO o numerze katalogowym 101905 to profesjonalne narzędzie ręczne zaprojektowane z myślą o najbardziej wymagających pracach elektroinstalacyjnych. Urządzenie dedykowane jest do precyzyjnego zagniatania tulejek kablowych (izolowanych i nieizolowanych) w szerokim zakresie przekrojów od 10 mm² do 35 mm². Dzięki zastosowaniu wysokogatunkowej stali narzędziowej, mechanizm charakteryzuje się wyjątkową trwałością oraz odpornością na odkształcenia mechaniczne, co jest kluczowe przy pracy z dużymi przekrojami przewodów.

• Szeroki zakres roboczy: Obsługa przekrojów 10 mm², 16 mm², 25 mm² oraz 35 mm² w jednym narzędziu.
• Ergonomiczna konstrukcja: Rękojeści pokryte materiałem antypoślizgowym zapewniają pewny chwyt i minimalizują zmęczenie dłoni podczas seryjnych prac montażowych.
• Precyzyjne profile: Specjalnie wyprofilowane gniazda gwarantują powtarzalną geometrię zacisku, co przekłada się na optymalną powierzchnię styku elektrycznego.
• Trwałość mechaniczna: Solidna konstrukcja przegubowa pozwala na przenoszenie dużych sił nacisku przy zachowaniu płynności ruchu.

Zgodność z Normami

Narzędzie zostało zaprojektowane w oparciu o rygorystyczne standardy jakościowe, jakim podlegają profesjonalne narzędzia dla elektryków. Proces zaciskania realizowany przez szczypce CIMCO 101905 pozwala na uzyskanie połączeń zgodnych z normą DIN 46228, co jest niezbędne do zapewnienia bezpieczeństwa przeciwpożarowego i bezawaryjnej pracy instalacji elektrycznych. Prawidłowo wykonany zacisk eliminuje ryzyko wzrostu rezystancji przejścia na styku przewód-tulejka.

Zastosowanie

Szczypce te znajdują szerokie zastosowanie w sektorze przemysłowym oraz elektroenergetycznym. Są niezastąpione przy prefabrykacji rozdzielnic niskiego napięcia, gdzie wymagane jest zakończenie grubych przewodów zasilających tulejkami przed ich montażem w zaciskach aparatury modułowej lub szynowej. Narzędzie idealnie sprawdza się w pracach przy systemach zasilania awaryjnego, instalacjach fotowoltaicznych oraz w utrzymaniu ruchu w zakładach produkcyjnych, gdzie niezawodność połączeń prądowych o dużym natężeniu jest priorytetem.

Wskazówki Montażowe

Aby uzyskać najwyższą jakość połączenia, należy przestrzegać następujących zasad:

• Przewód należy odizolować na długości odpowiadającej części stykowej tulejki, dbając o to, aby nie uszkodzić poszczególnych drucików miedzianych.
• Należy dobrać odpowiednie gniazdo w szczypcach, ściśle odpowiadające przekrojowi znamionowemu użytej tulejki (np. dla przewodu 25 mm² używamy gniazda opisanego jako 25).
• Tulejkę należy wsunąć do oporu na odizolowany koniec przewodu, a następnie umieścić w gnieździe szczypiec i wykonać pełny cykl zaciskania.
• Po wykonaniu operacji należy wzrokowo sprawdzić, czy izolacja przewodu przylega do kołnierza tulejki, a część metalowa jest równomiernie odkształcona.

FAQ

• Czy szczypce posiadają blokadę powrotu ramion? Model ten opiera się na precyzyjnym mechanizmie dźwigniowym, który pozwala na pełną kontrolę nad procesem docisku przez operatora.
• Czy narzędzie nadaje się do tulejek podwójnych (typu Twin)? Tak, przy zachowaniu odpowiedniego doboru gniazda do sumarycznego przekroju obu przewodów, szczypce umożliwiają skuteczne zaciskanie tulejek podwójnych.
• Jak konserwować szczypce? Zaleca się okresowe czyszczenie gniazd zaciskowych z resztek miedzi oraz smarowanie przegubów lekkim olejem maszynowym, co zapewni długowieczność mechanizmu.
