Szczypce zaciskowe 0,5-2,5 tulejki | 101906 Cimco

Opis i Kluczowe Cechy

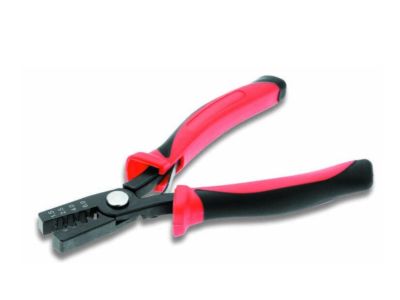

Szczypce zaciskowe marki CIMCO o numerze katalogowym 101906 to profesjonalne narzędzie ręczne zaprojektowane z myślą o precyzyjnej obróbce końcówek kablowych. Urządzenie dedykowane jest do zaciskania tulejek izolowanych oraz nieizolowanych w zakresie przekrojów od 0,5 mm² do 2,5 mm². Dzięki zastosowaniu wysokiej jakości stali hartowanej, mechanizm roboczy charakteryzuje się wyjątkową odpornością na zużycie mechaniczne, co jest kluczowe w intensywnej eksploatacji elektroinstalacyjnej. Ergonomicznie wyprofilowane rękojeści pozwalają na optymalne przeniesienie siły nacisku, co minimalizuje zmęczenie dłoni operatora podczas wielogodzinnej pracy przy prefabrykacji rozdzielnic.

• Szeroki zakres roboczy: Obsługa najpopularniejszych przekrojów przewodów sterowniczych i zasilających (0,5; 0,75; 1,0; 1,5; 2,5 mm²).
• Precyzyjny profil zacisku: Gwarantuje powtarzalną geometrię zaprasowania, co przekłada się na niską rezystancję styku.
• Trwałość przemysłowa: Wykonanie z materiałów odpornych na korozję i uszkodzenia mechaniczne.
• Kompaktowa budowa: Ułatwia manewrowanie narzędziem w miejscach o ograniczonej przestrzeni, takich jak gęsto upakowane szafy sterownicze.

Zgodność z Normami

Narzędzie zostało zaprojektowane w oparciu o rygorystyczne standardy jakościowe, jakim podlegają profesjonalne narzędzia monterskie. Proces zaciskania realizowany przez szczypce CIMCO 101906 wspiera uzyskanie połączeń zgodnych z normą DIN 46228, która określa wymagania dotyczące tulejek kablowych oraz jakości ich montażu. Prawidłowe użycie narzędzia zapewnia trwałość mechaniczną połączenia, zapobiegając wysunięciu się żyły z tulejki pod wpływem drgań lub sił rozciągających, co jest kluczowe dla bezpieczeństwa instalacji niskiego napięcia.

Zastosowanie

Szczypce zaciskowe CIMCO znajdują szerokie zastosowanie w sektorze elektroenergetycznym oraz automatyce przemysłowej. Są niezastąpione podczas:

• Montażu systemów sterowania, gdzie wymagane jest precyzyjne zakończenie cienkich przewodów sygnałowych.
• Prac instalacyjnych w budownictwie mieszkaniowym i komercyjnym przy podłączaniu osprzętu modułowego na szynach DIN.
• Serwisowania maszyn i urządzeń, gdzie konieczna jest szybka i pewna wymiana uszkodzonych końcówek kablowych.
• Prefabrykacji wiązek kablowych w warsztatach elektrotechnicznych.

Wskazówki Montażowe

Aby uzyskać optymalne parametry elektryczne i mechaniczne połączenia, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Izolację z przewodu należy zdjąć na długości odpowiadającej części stykowej tulejki, dbając o to, aby nie uszkodzić poszczególnych drucików miedzianej żyły.
• Dobór tulejki: Należy zawsze stosować tulejkę o rozmiarze ściśle dopasowanym do przekroju znamionowego przewodu (np. dla żyły 1,5 mm² stosujemy tulejkę 1,5 mm²).
• Proces zaciskania: Przewód z nałożoną tulejką należy umieścić w odpowiednim gnieździe matrycy szczypiec, a następnie docisnąć rękojeści do momentu pełnego uformowania zacisku.
• Kontrola wizualna: Po zaprasowaniu należy upewnić się, że izolacja przewodu dochodzi do kołnierza tulejki, a miedź wypełnia całą objętość części zaciskowej.

FAQ

1. Czy szczypce posiadają blokadę wymuszającą pełny cykl zaciskania?
Model 101906 to klasyczne szczypce o konstrukcji zapewniającej bezpośrednią kontrolę nad siłą docisku, co pozwala na dużą dynamikę pracy przy standardowych aplikacjach serwisowych.

2. Czy narzędzie nadaje się do tulejek podwójnych (typu DUO)?
Szczypce są zoptymalizowane pod kątem tulejek pojedynczych. W przypadku tulejek podwójnych należy upewnić się, że łączny przekrój obu żył mieści się w zakresie roboczym narzędzia i profilu matrycy.

3. Jak konserwować szczypce, aby służyły przez lata?
Zaleca się okresowe czyszczenie matryc z resztek miedzi oraz smarowanie przegubu narzędzia lekkim olejem maszynowym, co zapewni płynność ruchu mechanizmu.
