Szara kaseta sterownicza do przycisków start/stop i "w górę" 2NO i 1NC, Harmony XAL | XALD321H29H7 Schneider Electric

Opis i Kluczowe Cechy

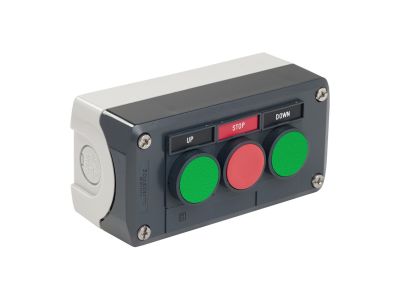

Szara kaseta sterownicza Schneider Electric Harmony XALD (symbol XALD321H29H7) przeznaczona do przycisków sterowniczych start/stop oraz w górę/dół. Wyposażona w dwa styki normalnie otwarte (NO) i jeden normalnie zamknięty (NC), oferuje wysoką odporność środowiskową IP66/67/69/69K, co pozwala na niezawodną pracę w trudnych warunkach przemysłowych. Szeroki zakres temperatur od -25°C do 70°C zapewnia uniwersalność zastosowań.

• Styki 2NO i 1NC: Elastyczna konfiguracja sterowania – dwa zestyk normalnie otwarty do załączania i jeden normalnie zamknięty do sygnalizacji lub bezpieczeństwa.
• Stopień ochrony IP66/IP67/IP69/IP69K: Całkowita odporność na pył, wodę oraz mycie pod wysokim ciśnieniem i parą – idealne dla przemysłu spożywczego, chemicznego i rolniczego.
• Zakres temperatur pracy od -25°C do 70°C: Pracuje niezawodnie w mroźnych halach i gorących liniach produkcyjnych.
• Zaciski śrubowe: Pewne i trwałe podłączenie przewodów, szybki montaż i niska rezystancja połączeń.
• Mechanizm sprężynowy: Wyraźne wyczucie i szybka reakcja styków, zwiększające precyzję sterowania.

Zgodność z Normami

Kaseta sterownicza została zaprojektowana zgodnie z wymaganiami obowiązujących norm europejskich oraz posiada certyfikat CE. Gwarantuje to bezpieczeństwo użytkowania i możliwość stosowania w instalacjach przemysłowych zgodnych z dyrektywami Unii Europejskiej.

Zastosowanie

Uniwersalna kaseta sterownicza do sterowania maszynami i urządzeniami w trudnych warunkach środowiskowych. Sprawdza się zarówno w przemyśle ciężkim, jak i w automatyce budynkowej.

• Sterowanie startem, zatrzymaniem oraz kierunkiem obrotów silników elektrycznych.
• Wysyłanie impulsów do styczników, przekaźników i sterowników PLC.
• Sygnalizacja stanów pracy i funkcji bezpieczeństwa w liniach produkcyjnych.
• Zastosowania w automatyce budynkowej – bramy, rolety, systemy wentylacyjne.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Kaseta przeznaczona do montażu w panelu lub puszce z otworem Ø22 mm. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Przekrój przewodów dobrać zgodnie z przewidywanym obciążeniem. Zaciski śrubowe dokręcać momentem podanym w dokumentacji producenta.

FAQ

• Czy kaseta posiada podświetlenie LED? Kaseta XALD321H29H7 jest pusta – nie jest wyposażona w podświetlenie. W przypadku montażu przycisków z diodą LED należy sprawdzić ich specyfikację.
• Jaki jest stopień ochrony kasety? IP66, IP67, IP69 oraz IP69K – oznacza pełną pyłoszczelność, ochronę przed zanurzeniem oraz odporność na mycie ciśnieniowe i parę wodną.
• Jakie są tryby pracy styków? Dwa styki normalnie otwarte (NO) i jeden normalnie zamknięty (NC), umożliwiające realizację funkcji załączania, wyłączania oraz bezpiecznej sygnalizacji.
