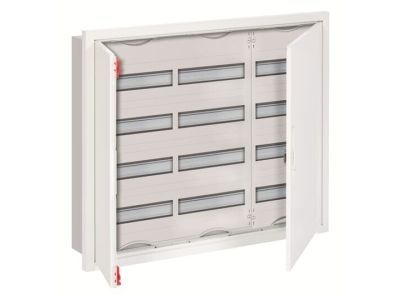

Szafka modułowap/t, 4 rzędy, 144 modułów IP31 (SxWxG) 810x684x120mm, RAL9016, U43 | 2CPX030103R9999 ABB

Alternatywny kod produktu: 2CPX030103R9999

Opis i Kluczowe Cechy

Szafka modułowa serii U43 (symbol 2CPX030103R9999) to 4-rzędowa obudowa rozdzielnicowa o pojemności 144 modułów, przeznaczona do aplikacji wnętrzowych. Wymiary (SxWxG) 810x684x120 mm zapewniają komfortową aranżację aparatury modułowej. Stopień ochrony IP31 chroni wnętrze przed wnikaniem ciał stałych o średnicy powyżej 2,5 mm oraz kroplami wody padającymi pionowo, co czyni ją odpowiednią do suchych pomieszczeń gospodarczych i technicznych. Dzięki stopniowi wytrzymałości mechanicznej IK07 obudowa jest odporna na uderzenia energią 2 J, zwiększając bezpieczeństwo w miejscach narażonych na przypadkowe uszkodzenia. Kolorystyka RAL9016 (biały) nadaje estetyczny, neutralny wygląd pasujący do każdego wnętrza.

• 4 rzędy, 144 moduły: Duża pojemność modularna umożliwia zabudowę rozbudowanych instalacji elektrycznych – od rozdzielnic mieszkaniowych po małe obiekty komercyjne.
• Stopień ochrony IP31: Skuteczna ochrona przed ciałami stałymi oraz kroplami wody – bezpieczna praca w typowych warunkach wewnętrznych.
• Wytrzymałość mechaniczna IK07: Odporność na uderzenia energią 2 J zwiększa trwałość obudowy w miejscach o podwyższonym ryzyku uszkodzeń.
• System CombiLine (opcjonalnie): Umożliwia konfigurację bez drzwi z zachowaniem stopnia ochrony IP30, co pozwala na elastyczne dopasowanie do wymogów serwisowych.
• Możliwość uzyskania I klasy izolacji: Dzięki dedykowanemu zestawowi uziemiającemu CZL62 można spełnić wymogi ochrony przeciwporażeniowej, co jest kluczowe w instalacjach przemysłowych i budynkach użyteczności publicznej.
• Przepusty niplowe ZB40: Na każde 250 mm szerokości obudowy umieszczono przepusty u góry, ułatwiające prowadzenie kabli wejściowych; perforacja na dole umożliwia szybkie wybicie otworów dopasowanych do potrzeb.

Zgodność z Normami

Obudowa spełnia wymagania norm dotyczących stopnia ochrony (IP) zgodnie z IEC 60529 oraz odporności mechanicznej (IK) zgodnie z IEC 62262. Posiada certyfikat CE. System CombiLine przy odpowiedniej konfiguracji gwarantuje IP30. Zastosowanie zestawu uziemiającego CZL62 pozwala na uzyskanie I klasy ochronności.

Zastosowanie

Szafka modułowa U43 znajduje szerokie zastosowanie w instalacjach elektrycznych budynków mieszkalnych, biurowych, handlowych i lekkiego przemysłu. Dzięki dużej pojemności i modularności idealnie nadaje się do:

• Budowy głównych i podrzędnych rozdzielnic elektrycznych w domach jednorodzinnych i wielorodzinnych.
• Instalacji w pomieszczeniach technicznych, kotłowniach, warsztatach, gdzie wymagana jest ochrona przed kurzem i kroplami wody (IP31).
• Aranżacji rozdzielnic dla systemów automatyki budynkowej, sterowania oświetleniem, ogrzewaniem, klimatyzacją.
• Zastosowań, w których konieczna jest I klasa ochronności – np. w budynkach użyteczności publicznej, obiektach przemysłowych.

Wskazówki Montażowe

Montaż szafki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Obudowę mocuje się do ściany lub konstrukcji nośnej za pomocą odpowiednich łączników (nie wchodzą w skład zestawu). Przekrój przewodów zasilających oraz dobór zabezpieczeń muszą być zgodne z obciążalnością prądową i normami. Wykorzystanie przepustów niplowych ZB40 (góra) oraz perforacji dolnej ułatwia prowadzenie kabli. W przypadku zastosowania systemu CombiLine lub zestawu uziemiającego CZL62 należy postępować zgodnie z dokumentacją producenta. Zaleca się zachowanie odpowiednich odstępów wentylacyjnych wokół szafki.

FAQ

• Czy szafka może być używana bez drzwi? Tak, po zabudowie systemem CombiLine obudowa uzyskuje stopień ochrony IP30, co pozwala na użytkowanie bez drzwi przy zachowaniu minimalnej ochrony przed dostępem do części czynnych.
• Jakie jest maksymalne wykorzystanie modułów? Obudowa mieści do 144 modułów (1 moduł = 17,5 mm szerokości w standardzie DIN) – przy planowaniu rozdzielnicy należy uwzględnić sumaryczną szerokość zabudowywanej aparatury.
• Czy można uzyskać I klasę ochronności? Tak, poprzez zamontowanie dedykowanego zestawu uziemiającego CZL62 (dostępny osobno). Należy pamiętać o prawidłowym połączeniu z szyną uziemiającą i sprawdzeniu ciągłości połączeń.
