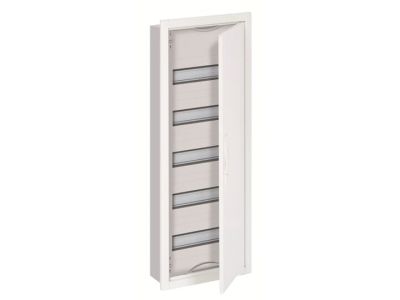

Szafka modułowa p/t, 5 rzędowa, 60 modułów IP31 (SxWxG) 310x834x120mm, U51 | 2CPX030104R9999 ABB

Alternatywny kod produktu: 2CPX030104R9999

Opis i Kluczowe Cechy

Szafka modułowa podtynkowa serii U51 o wymiarach 310x834x120 mm (szer. x wys. x gł.) przeznaczona do montażu w instalacjach wnętrzowych. Wyposażona w 5 rzędów umożliwiających zabudowę do 60 modułów aparatury modułowej. Stopień ochrony IP31 zapewnia ochronę przed ciałami stałymi o średnicy powyżej 2,5 mm oraz kroplami wody padającymi pionowo, co czyni ją odpowiednią do suchych pomieszczeń. Wytrzymałość mechaniczna IK07 gwarantuje odporność na uderzenia energią 2 J.

• 5 rzędów, 60 modułów: Duża pojemność pozwala na elastyczną konfigurację rozdzielnicy – wystarczająco miejsca dla wyłączników, styczników, przycisków i innych urządzeń modułowych.
• Stopień ochrony IP31: Skuteczna bariera przed wnikaniem ciał stałych i kropli wody, zapewniająca bezpieczną pracę w typowych warunkach wnętrzowych.
• Wytrzymałość mechaniczna IK07: Odporność na uderzenia mechaniczne o energii 2 J – szafka wytrzymuje przypadkowe uderzenia podczas montażu i eksploatacji.
• Przepusty niplowe ZB40 co 250 mm: Ułatwiają prowadzenie kabli – na każde 250 mm szerokości przypada jeden przepust, co usprawnia instalację.
• Możliwość zabudowy systemem CombiLine: W konfiguracjach bez drzwi uzyskuje się stopień ochrony IP30, a dedykowany zestaw uziemiający CZL62 umożliwia uzyskanie I klasy izolacji.

Zgodność z Normami

Obudowy serii U spełniają wymagania obowiązujących norm europejskich oraz posiadają certyfikat zgodności CE. Deklarowany stopień ochrony IP31 i wytrzymałość mechaniczna IK07 są potwierdzone badaniami producenta.

Zastosowanie

Szafka dedykowana do zabudowy w instalacjach elektrycznych budynków mieszkalnych, biurowych i przemysłowych – tam, gdzie wymagana jest estetyka montażu podtynkowego oraz łatwy dostęp do aparatury.

• Rozdzielnice główne i piętrowe w budownictwie mieszkaniowym.
• Sterowanie oświetleniem, ogrzewaniem i systemami automatyki budynkowej.
• Zasilanie obwodów gniazd wtyczkowych i odbiorników stałych.
• Uzupełnienie w systemach CombiLine – tworzenie rozdzielnic bezdrzwiowych z IP30.

Wskazówki Montażowe

Montaż szafki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Szafka przeznaczona do montażu podtynkowego – należy przygotować odpowiednią wnękę w ścianie. Wewnętrzna szyna TH35 (DIN) do mocowania aparatury modułowej – zgodnie z wymaganiami producenta. Przekroje przewodów dobrać do przewidzianego obciążenia zgodnie z normami. Wykorzystać przepusty ZB40 do wprowadzenia kabli. Dla uzyskania I klasy izolacji zastosować zestaw uziemiający CZL62.

FAQ

• Jaki stopień ochrony ma szafka? Standardowo IP31. W przypadku zabudowy systemem CombiLine bez drzwi uzyskuje się IP30.
• Czy można uzyskać I klasę izolacji? Tak, poprzez zastosowanie dedykowanego zestawu uziemiającego CZL62 (dostępny osobno).
• Ile modułów można zamontować? Szafka posiada 5 rzędów, łącznie 60 modułów (1 moduł = 18 mm szerokości).
