Szafka modułowa p/t, 3x12modułów, IP40, BC-U-3/36-ECO | 284641 Eaton

Alternatywny kod produktu: BC-U-3/36-ECO

Opis i Kluczowe Cechy

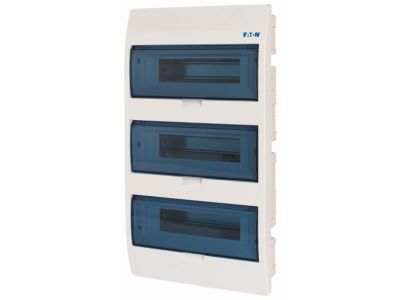

Rozdzielnica ECO Compact BC-U-3/36-ECO (symbol 284641) to podtynkowa szafka modułowa przeznaczona do montażu urządzeń łączeniowych i zabezpieczających. Wyposażona w 3 rzędy po 12 modułów, zapewnia dużą pojemność w kompaktowej obudowie z tworzywa ABS. Stopień ochrony IP40 chroni wnętrze przed wnikaniem drobnych ciał stałych i bryzgów wody, a klasa ochrony 2 (całkowicie izolowana) umożliwia instalację bez konieczności uziemiania obudowy. Głębokość montażu 70 mm pozwala na wygodne zabudowanie w standardowych ścianach.

• Stopień ochrony IP40: Skuteczna ochrona przed pyłem i bryzgami wody, gwarantująca niezawodną pracę w suchych pomieszczeniach wewnętrznych.
• Klasa ochrony 2: Całkowicie izolowana obudowa z tworzywa ABS eliminuje potrzebę uziemienia, co upraszcza instalację i zwiększa bezpieczeństwo.
• 3 rzędy po 12 modułów (36 modułów łącznie): Wysoka pojemność pozwala na zabudowę wielu aparatów modułowych w jednej, kompaktowej szafce.
• Szyna DIN z ocynkowanej blachy stalowej: Zapewnia pewny i szybki montaż aparatury modułowej zgodnie z normą wymiarową DIN 43880.
• Zaciski przewodu neutralnego i ochronnego z osłoną IP2X: Bezpieczne i ergonomiczne podłączenie przewodów z zabezpieczeniem przed przypadkowym dotknięciem.

Zgodność z Normami

Rozdzielnica ECO Compact BC-U-3/36-ECO spełnia wymagania normy IEC/EN 62208 (obudowy pustaków) oraz jest dopuszczona do stosowania w rozdzielnicach budynkowych zgodnie z IEC/EN 61439-3 VDE 0660-600-3. Wymiary montażowe odpowiadają normie DIN 43880. Produkt jest również zgodny z dyrektywą RoHS.

Zastosowanie

Uniwersalna szafka modułowa przeznaczona do budynkowych instalacji elektrycznych w obiektach mieszkalnych, handlowych i lekkiego przemysłu. Idealna do montażu aparatury rozdzielczej i sterującej.

• Montaż wyłączników nadprądowych, różnicowoprądowych, styczników i przycisków w rozdzielnicach głównych i podrozdzielniach.
• Organizacja bezpiecznej dystrybucji energii elektrycznej w instalacjach jednofazowych i trójfazowych (AC 400 V).
• Instalacja w kotłowniach, garażach, pomieszczeniach socjalnych oraz w domowych tablicach rozdzielczych.
• Wykorzystanie w systemach automatyki budynkowej do sterowania oświetleniem i odbiornikami.

Wskazówki Montażowe

Szafkę montować w ścianie za pomocą odpowiednich uchwytów i kołków rozporowych (nie są dołączone). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Montaż oraz podłączenie przewodów może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i dokumentacją techniczną. Przekroje przewodów dobrać do spodziewanego obciążenia oraz wymogów instalacji. Szyna DIN umożliwia szybki montaż aparatów modułowych – zaleca się stosowanie kluczy dynamometrycznych z momentem dokręcania zgodnym z dokumentacją producenta.

FAQ

• Czy szafka nadaje się do montażu w łazience? Stopień ochrony IP40 nie gwarantuje odporności na działanie strumieni wody ani pary. Zaleca się stosowanie w pomieszczeniach suchych – w strefach wilgotnych należy wybrać obudowy o wyższym IP.
• Jaka jest pojemność tej rozdzielnicy? Szafka posiada 3 rzędy, każdy o szerokości 12 modułów (łącznie 36 jednostek modułowych). Umożliwia to zabudowę trzech rzędów aparatury o standardowej szerokości 18 mm.
• Czy klapka jest wyposażona w zamek? Klapka przezroczysta, uchylna, licująca z przodem, posiada zatrzask utrzymujący ją w pozycji otwartej oraz napęd z zamknięciami śrubowymi i plombowanym spodem. Umożliwia to zabezpieczenie przed niepowołanym dostępem za pomocą plomby.
