Szafka modułowa p/t, 3 rzędy, 72 moduły IP31 (SxWxG) 560x534x120mm, RAL9016, U32 | 2CPX030100R9999 ABB

Opis i Kluczowe Cechy

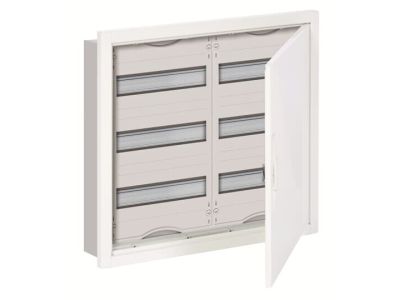

Szafka modułowa podtynkowa ABB z serii U32 to zaawansowane rozwiązanie dedykowane do profesjonalnych instalacji elektroenergetycznych wewnątrz budynków. Konstrukcja o wymiarach zewnętrznych 560 mm szerokości, 534 mm wysokości oraz 120 mm głębokości pozwala na zabudowę aż 72 modułów aparatury modułowej, rozmieszczonych w trzech rzędach. Obudowa charakteryzuje się stopniem ochrony IP31, co zapewnia skuteczną barierę przed ciałami obcymi o średnicy powyżej 2,5 mm oraz przed pionowo spadającymi kroplami wody. Wykonanie w kolorze RAL 9016 (śnieżnobiały) gwarantuje estetyczny wygląd, który doskonale komponuje się z nowoczesnymi wnętrzami biurowymi i mieszkalnymi.

• System CombiLine: Obudowa jest w pełni kompatybilna z systemem zabudowy CombiLine, co pozwala na elastyczną konfigurację wnętrza i utrzymanie stopnia ochrony IP30 nawet w przypadku braku zamontowanych drzwi.
• Zarządzanie okablowaniem: Górna część szafki została wyposażona w dedykowane przepusty niplowe ZB40 (jeden na każde 250 mm szerokości), natomiast dolna część posiada precyzyjną perforację ułatwiającą wybicie otworów pod wprowadzenie przewodów.
• Wytrzymałość mechaniczna: Stopień IK07 świadczy o wysokiej odporności na uderzenia mechaniczne o energii do 2 dżuli, co chroni aparaturę przed przypadkowymi uszkodzeniami.
• Możliwość rozbudowy: Dzięki zastosowaniu opcjonalnego zestawu uziemiającego CZL62, użytkownik ma możliwość uzyskania I klasy izolacji, co podnosi standard bezpieczeństwa instalacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi rozdzielnic i obudów niskiego napięcia. Spełnienie wymagań technicznych gwarantuje bezpieczeństwo eksploatacji oraz długowieczność komponentów. Obudowa wspiera standardy ochrony IP31 oraz IK07, co jest kluczowe przy odbiorach technicznych instalacji w budynkach użyteczności publicznej oraz obiektach przemysłowych o niskim zapyleniu.

Zastosowanie

Szafka ABB U32 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w:

• Budownictwie komercyjnym: Jako główne lub piętrowe tablice rozdzielcze w biurowcach, hotelach i centrach handlowych.
• Automatyce budynkowej: Przestronne wnętrze (72 moduły) pozwala na swobodny montaż sterowników PLC, zasilaczy oraz modułów komunikacyjnych.
• Nowoczesnym mieszkalnictwie: Idealna do dużych apartamentów, gdzie wymagana jest estetyczna zabudowa podtynkowa o dużej pojemności.

Wskazówki Montażowe

Montaż podtynkowy wymaga przygotowania wnęki o wymiarach uwzględniających kołnierz maskujący. Podczas instalacji należy zwrócić uwagę na:

• Prawidłowe wprowadzenie przewodów: Wykorzystanie fabrycznych przepustów ZB40 zapewnia szczelność i porządek wewnątrz obudowy.
• Poziomowanie: Stabilna konstrukcja ramy ułatwia precyzyjne osadzenie szafki w ścianie.
• Uziemienie: W przypadku wymogu I klasy izolacji, należy bezwzględnie zastosować dedykowany zestaw CZL62 i dokręcić zaciski z odpowiednim momentem, aby zapewnić ciągłość elektryczną.
• Konfiguracja CombiLine: Przy montażu modułów systemu CombiLine należy postępować zgodnie z instrukcją producenta, aby zachować deklarowany stopień ochrony IP30/IP31.

FAQ

• Czy szafka posiada drzwi w zestawie? Tak, standardowo obudowy serii U dostarczane są z odpowiednio dopasowanymi drzwiami stalowymi w kolorze RAL 9016.
• Czy można zamontować szafkę w ścianie kartonowo-gipsowej? Tak, po zastosowaniu odpowiednich uchwytów montażowych dedykowanych do ścian pustych.
• Jaka jest maksymalna głębokość aparatury? Głębokość szafki wynosi 120 mm, co pozwala na montaż większości standardowych aparatów modułowych dostępnych na rynku.
