Szafka modułowa p/t, 2x12modułów, IP40, BC-U-2/24-ECO | 280356 Eaton

Alternatywny kod produktu: BC-U-2/24-ECO

Opis i Kluczowe Cechy

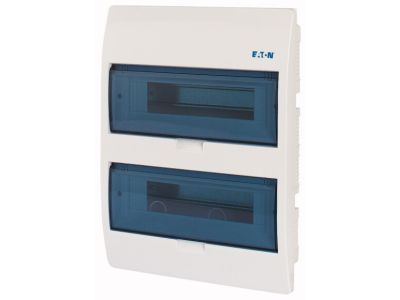

Szafka modułowa podtynkowa BC-U-2/24-ECO (symbol 280356) to dwurzędowa rozdzielnica o łącznej pojemności 24 modułów (2×12), przeznaczona do montażu urządzeń łączeniowych i zabezpieczających w instalacjach budynkowych. Wykonana w całości z tworzywa ABS, w kolorze białym RAL9003, oferuje stopień ochrony IP40 oraz klasę ochronności II (całkowicie izolowana). Głębokość montażu 70 mm i zgodność z normą wymiarową DIN 43880 gwarantują uniwersalność zabudowy w standardowych puszkach podtynkowych. Dzięki wytrzymałej szynie DIN z ocynkowanej blachy stalowej oraz zaciskom przewodu neutralnego i ochronnego z osłoną IP2X, szafka zapewnia bezpieczne i czytelne prowadzenie instalacji.

• 2 rzędy po 12 modułów (24 moduły): Umożliwia zabudowę większej liczby aparatów modułowych w jednej obudowie, oszczędzając miejsce w rozdzielnicy i upraszczając okablowanie.
• Stopień ochrony IP40: Chroni wnętrze przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz przed bryzgami wody, co sprawdza się w suchych pomieszczeniach wewnętrznych.
• Klasa ochrony II (całkowicie izolowana): Brak konieczności stosowania przewodu ochronnego (PE) – podnosi bezpieczeństwo użytkowania i skraca czas montażu.
• Przezroczysta klapka uchylna z zatrzaskiem: Umożliwia szybki dostęp do aparatów, a jednocześnie zabezpiecza przed przypadkowym dotknięciem elementów pod napięciem; zatrzask utrzymuje klapkę w pozycji otwartej podczas prac serwisowych.
• Wyłamywane przepusty kablowe góra/dół oraz otwór na urządzenia 46 mm: Ułatwiają prowadzenie przewodów i montaż dodatkowych elementów (np. rozłączników), bez konieczności obróbki mechanicznej obudowy.

Zgodność z Normami

Szafka została zaprojektowana zgodnie z normami IEC/EN 62208 (obudowy do rozdzielnic) oraz IEC/EN 61439-3 VDE 0660-600-3 (rozdzielnice budynkowe). Spełnia wymiary normy DIN 43880 oraz dyrektywę RoHS w zakresie ograniczenia substancji niebezpiecznych. Posiada certyfikat CE.

Zastosowanie

Szafka BC-U-2/24-ECO dedykowana jest do montażu w instalacjach elektrycznych budynków mieszkalnych, biurowych i usługowych. Sprawdzi się wszędzie tam, gdzie wymagana jest estetyczna, podtynkowa rozdzielnica o zwiększonej pojemności modułowej.

• Rozdzielnice główne i piętrowe w domach jednorodzinnych oraz mieszkaniach.
• Sterowanie oświetleniem, gniazdami i odbiornikami stałymi w budynkach użyteczności publicznej.
• Zasilanie i zabezpieczanie obwodów automatyki budynkowej (sterowniki, siłowniki, czujniki).
• Dystrybucja energii w małych obiektach komercyjnych (sklepy, biura, warsztaty).

Wskazówki Montażowe

Montaż i podłączenie szafki mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Szafkę mocuje się do podłoża za pomocą kołków rozporowych (nie są dołączone) – otwory montażowe znajdują się w podstawie. Urządzenia modułowe należy instalować na szynie DIN TH35, a przewody prowadzić przez wyłamywane przepusty lub otwór górny 46 mm. Zaciski N i PE dokręcać zgodnie z momentem podanym w dokumentacji producenta. Przekrój przewodów dobrać do spodziewanego obciążenia prądowego (max 400 V AC). Po zakończeniu montażu sprawdzić szczelność obudowy i poprawność działania klapki.

FAQ

• Czy szafka ma stopień ochrony IP40 wystarczający do montażu w łazience? IP40 chroni przed ciałami stałymi >1 mm i bryzgami wody, jednak w strefach mokrych (łazienka) często wymagany jest wyższy stopień ochrony (IP44 lub IP65). Szafkę zaleca się instalować w suchych pomieszczeniach wewnętrznych.
• Czy klapka jest zamykana na klucz? Klapka posiada zatrzask utrzymujący ją w pozycji otwartej, a napęd wyposażono w zamknięcia śrubowe umożliwiające plombowanie. Nie ma fabrycznego zamka kluczowego – po zaplombowaniu dostęp jest możliwy po zerwaniu plomby.
• Jakie przewody można podłączyć do zacisków N i PE? Zaciski przewodu neutralnego i ochronnego są przystosowane do standardowych przewodów miedzianych o przekroju do 16 mm² (zalecane 1,5–10 mm²). Posiadają osłonę IP2X chroniącą przed przypadkowym dotknięciem.
