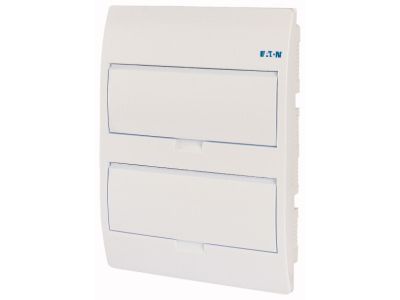

Szafka modułowa p/t 2x12modułów, drzwi białe, IP40, BC-U-2/24-TW-ECO | 281710 Eaton

Alternatywny kod produktu: BC-U-2/24-TW-ECO

Opis i Kluczowe Cechy

Szafka modułowa podtynkowa BC-U-2/24-TW-ECO (symbol 281710) z serii ECO Compact to dwurzędowa rozdzielnica mieszcząca łącznie 24 moduły (2×12). Dzięki stopniowi ochrony IP40 (zgodnie z IEC/EN 62208) i całkowicie izolowanej obudowie z tworzywa ABS zapewnia bezpieczną eksploatację w suchych pomieszczeniach. Napięcie znamionowe AC 400 V oraz klasa ochrony 2 czynią ją odpowiednią do instalacji budynkowych, gdzie wymagana jest izolacja ochronna bez przewodu PE.

• 24 moduły w dwóch rzędach: pozwalają zainstalować do 24 aparatów modułowych 18 mm, np. wyłączników nadprądowych, styczników czy przycisków – w kompaktowej obudowie podtynkowej.
• Stopień ochrony IP40 i obudowa z ABS: chronią przed wnikaniem ciał stałych ≥1 mm, a odporny na uderzenia materiał zapewnia trwałość mechaniczną w typowych warunkach domowych i biurowych.
• Szyna DIN z ocynkowanej blachy stalowej: umożliwia szybki i pewny montaż standardowych urządzeń szynodawczych zgodnych z normą DIN 43 880.
• Zaciski przewodu neutralnego i ochronnego z zabezpieczeniem IP2X: gwarantują bezpieczne podłączenie obwodów i ochronę przed przypadkowym dotknięciem części czynnych.
• Wyłamywane przepusty kablowe na górze i dole + otwór na urządzenia 46 mm: ułatwiają prowadzenie przewodów i montaż liczników lub innych urządzeń w górnej części obudowy.
• Biała klapka uchylna (RAL 9003) z zatrzaskiem i plombowanym spodem: licuje z przodem, wyposażona w zamknięcia śrubowe umożliwiające zaplombowanie – zapewnia dostęp uprawnionym osobom i chroni przed manipulacją.

Zgodność z Normami

Rozdzielnica spełnia wymagania normy IEC/EN 62208 (obudowy rozdzielnic), IEC/EN 61439-3 VDE 0660-600-3 (rozdzielnice budynkowe) oraz normy wymiarowej DIN 43 880. Produkt jest zgodny z dyrektywą RoHS. Posiada certyfikację CE.

Zastosowanie

Rozdzielnica przeznaczona jest do montażu w budynkach mieszkalnych, biurowych i użyteczności publicznej jako główny lub podrzędny punkt rozdziału energii. Umożliwia instalację aparatury łączeniowej, zabezpieczającej oraz sterującej w standardzie modułowym.

• Rozdzielnie w domach jednorodzinnych i mieszkaniach – do zabezpieczenia obwodów gniazd, oświetlenia, kuchni, łazienki.
• Biura i obiekty handlowe – jako rozdzielnica piętrowa lub wydziałowa dla obwodów komputerowych, oświetleniowych i klimatyzacji.
• Instalacje tymczasowe na budowach – w suchych pomieszczeniach, wymagające szybkiego montażu i demontażu.
• Automatyka budynkowa (BMS) – do zasilania i zabezpieczania modułów sterujących, przekaźników i styczników.

Wskazówki Montażowe

Montaż oraz podłączenie rozdzielnicy może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Obudowę należy zamocować w suchym podłożu (cegła, beton, płyta gipsowa) z zachowaniem głębokości montażu 70 mm. Aparaturę wsuwa się na szynę DIN, a przewody podłącza do zacisków neutralnych/ochronnych. Przekrój przewodów należy dobrać do prądu obciążenia zgodnie z obowiązującymi normami. Moment dokręcania śrub zacisków – według dokumentacji producenta. Po zakończeniu prac klapkę należy zamknąć i w razie potrzeby zaplombować.

FAQ

• Jaki jest stopień ochrony rozdzielnicy? Obudowa posiada stopień ochrony IP40 zgodnie z normą IEC/EN 62208 – chroni przed narzędziami i ciałami stałymi o średnicy ≥1 mm, nie jest odporna na wodę.
• Czy do zestawu dołączone są etykiety opisowe? Tak, w komplecie znajdują się etykiety umożliwiające oznaczenie poszczególnych torów obwodów.
• Czy mogę zamontować licznik energii w górnej części obudowy? Tak, górna płyta ma otwór o szerokości 46 mm przystosowany do montażu liczników lub innych urządzeń modułowych o tej szerokości.
