Szafka modułowa p/t, 1x8modułów, IP40, BC-U-1/8-ECO | 280353 Eaton

Alternatywny kod produktu: BC-U-1/8-ECO

Opis i Kluczowe Cechy

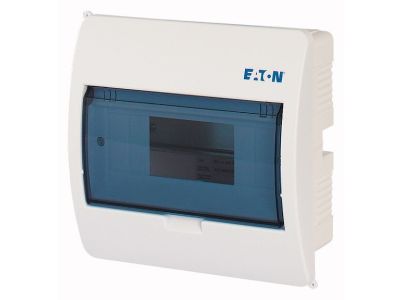

Szafka modułowa podtynkowa BC-U-1/8-ECO (numer katalogowy 280353) z serii ECO Compact to jednorzędowa rozdzielnica o 8 modułach, przeznaczona do montażu urządzeń łączeniowych i zabezpieczających w instalacjach budynkowych. Dzięki stopniowi ochrony IP40 i klasie ochrony 2 (całkowicie izolowana) zapewnia bezpieczną pracę w suchych pomieszczeniach, a obudowa z tworzywa ABS gwarantuje trwałość i odporność mechaniczną.

• Stopień ochrony IP40: Skuteczna ochrona przed wnikaniem ciał stałych o średnicy powyżej 1 mm – bezpieczna eksploatacja w typowych warunkach wewnętrznych.
• Klasa ochrony 2 (całkowicie izolowana): Brak konieczności stosowania dodatkowego przewodu ochronnego – uproszczony montaż i wysoki poziom bezpieczeństwa użytkowania.
• Obudowa z tworzywa ABS: Wytrzymała mechanicznie, odporna na uderzenia i działanie większości chemikaliów – długa żywotność w trudnych warunkach.
• Przezroczysta klapka uchylna z zatrzaskiem w pozycji otwartej: Szybki dostęp do aparatury bez konieczności demontażu, a jednocześnie zabezpieczenie przed przypadkowym dotknięciem.
• Wyłamywane przepusty kablowe góra/dół i otwór 46 mm na urządzenia w górnej części: Elastyczne prowadzenie kabli i łatwy montaż dodatkowych elementów sterujących lub sygnalizacyjnych.

Zgodność z Normami

Szafka została zaprojektowana i wyprodukowana zgodnie z wymaganiami normy IEC/EN 62208 (obudowy do osprzętu elektrycznego) oraz IEC/EN 61439-3 VDE 0660-600-3 (rozdzielnice budynkowe). Spełnia normę wymiarową DIN 43 880 oraz dyrektywę RoHS w zakresie ograniczenia substancji niebezpiecznych. Posiada oznaczenie CE.

Zastosowanie

Rozdzielnica BC-U-1/8-ECO przeznaczona jest do podtynkowego montażu urządzeń modułowych w budynkach mieszkalnych, biurowych i użyteczności publicznej. Idealnie sprawdza się w następujących scenariuszach:

• Rozdzielnice główne i piętrowe w instalacjach jednofazowych i trójfazowych do 400 V AC.
• Montaż zabezpieczeń nadprądowych, różnicowoprądowych, styczników, przycisków i innych aparatów modułowych.
• Automatyka budynkowa – sterowanie oświetleniem, roletami, ogrzewaniem.
• Instalacje tymczasowe i rozdzielnice placu budowy – dzięki wytrzymałej obudowie ABS i IP40.

Wskazówki Montażowe

Montaż i podłączenie szafki może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany. Szafkę montuje się na szynie DIN TH35 (w zestawie). Przewody należy dobierać zgodnie z obciążalnością prądową i przekrojem wynikającym z projektu. Zaciski przewodu neutralnego i ochronnego zabezpieczone są stopniem IP2X – nie wymagają dodatkowej osłony. Klapkę można uchylać i blokować w pozycji otwartej. Dla zwiększenia bezpieczeństwa zaleca się plombowanie zamknięć śrubowych (góra z plombowanym spodem). W zestawie znajdują się etykiety opisowe do oznaczenia obwodów.

FAQ

• Jaki stopień ochrony ma szafka BC-U-1/8-ECO? Stopień ochrony wynosi IP40 – chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm, ale nie jest odporna na bryzgi wodne. Przeznaczona do montażu wewnątrz budynków.
• Czy szafka jest w pełni izolowana? Tak, posiada klasę ochrony 2 (całkowicie izolowana), co oznacza, że nie wymaga podłączania przewodu ochronnego. Obudowa wykonana jest z tworzywa sztucznego ABS, a wszystkie części metalowe są odizolowane.
• Jakie urządzenia można zamontować w szafce? Szafka oferuje 8 modułów w jednym rzędzie (zgodnie z normą DIN 43880). Można w niej instalować wyłączniki nadprądowe, różnicowoprądowe, styczniki, przyciski, przełączniki, przekładniki i inne aparaty modułowe o szerokości 17,5–18 mm na moduł.
