Szafka modułowa p/t, 1x5modułów, IP40, BC-U-1/5-ECO | 280352 Eaton

Alternatywny kod produktu: BC-U-1/5-ECO

Opis i Kluczowe Cechy

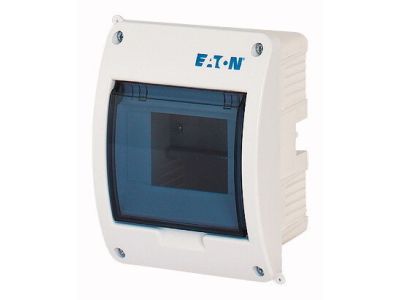

Kompaktowa szafka modułowa BC-U-1/5-ECO (symbol 280352) przeznaczona do montażu podtynkowego w instalacjach budynkowych. Wyposażona w 1 rząd o pojemności 5 modułów, wykonana z tworzywa ABS w kolorze białym RAL9003. Stopień ochrony IP40 zapewnia odporność na wnikanie ciał stałych o średnicy powyżej 1 mm oraz ochronę przed bryzgami wody, co pozwala na bezpieczne stosowanie w suchych pomieszczeniach bez ryzyka uszkodzenia styków. Klasa ochronności II (podwójna izolacja) eliminuje potrzebę dodatkowego przewodu ochronnego. Obudowa w pełni izolowana, z przezroczystą klapką licującą z przodem, umożliwia szybką kontrolę stanu aparatury bez otwierania.

• Stopień ochrony IP40: Ochrona przed wnikaniem ciał stałych i bryzgów wody – bezpieczna praca w suchych pomieszczeniach bez ryzyka zwarć.
• Klasa ochronności II: Podwójna izolacja zapewnia bezpieczeństwo użytkowania bez konieczności stosowania przewodu ochronnego.
• Pojemność 5 modułów (1 rząd): Kompaktowa zabudowa umożliwia montaż podstawowych urządzeń łączeniowych i zabezpieczających w małych rozdzielnicach.
• Szyna DIN typu hat z ocynkowanej blachy stalowej: Stabilne mocowanie modułów zgodne z normą DIN 43880 – szybki i pewny montaż.
• Przezroczysta klapka uchylna z zatrzaskiem: Widoczność wskaźników i ustawień bez otwierania, zatrzask utrzymuje klapkę w pozycji otwartej podczas prac serwisowych.

Zgodność z Normami

Szafka spełnia wymagania normy IEC/EN 62208 (obudowy pustakowe), jest dopuszczona do stosowania w tablicach rozdzielczych budynków zgodnie z IEC/EN 61439-3 VDE 0660-600-3. Wymiary montażowe zgodne z normą DIN 43 880. Produkt spełnia dyrektywy RoHS w zakresie ograniczenia substancji niebezpiecznych. Obudowa w klasie ochronności II wykonana z materiałów izolacyjnych zapewnia ochronę przed porażeniem elektrycznym.

Zastosowanie

Szafka przeznaczona do zabudowy urządzeń łączeniowych i zabezpieczających w instalacjach budynków mieszkalnych, biurowych i przemysłowych. Dzięki kompaktowym wymiarom idealnie nadaje się do miejsc o ograniczonej przestrzeni. Wyłamywane przepusty kablowe na górze i dole ułatwiają prowadzenie przewodów.

• Montaż wyłączników nadprądowych, różnicowoprądowych i ochronników przepięciowych w rozdzielnicach mieszkaniowych.
• Instalacja styczników, przekaźników i aparatury sterowniczej w małych szafkach automatyki.
• Zabudowa gniazd modułowych i przycisków w systemach sterowania oświetleniem.
• Stosowanie jako skrzynka rozgałęźna w instalacjach wymagających podziału obwodów z zachowaniem ochrony IP40.

Wskazówki Montażowe

Montaż szafki może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP i odpowiednie kwalifikacje. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Szafkę należy zamontować w uprzednio przygotowanym otworze w ścianie, zachowując głębokość zabudowy 70 mm. Aparaturę mocuje się na szynie DIN TH35 (w zestawie). Przekrój przewodów dobierz do prądu obciążenia zgodnie z dokumentacją urządzeń. Wykorzystaj wyłamywane przepusty kablowe – przewody wprowadzaj od góry lub dołu. W razie potrzeby zamknij i plombuj klapkę za pomocą śrub w górnej części obudowy. Dołączone etykiety opisowe ułatwiają identyfikację obwodów.

FAQ

• Jaki stopień ochrony ma szafka BC-U-1/5-ECO? Stopień ochrony wynosi IP40 – chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz przed bryzgami wody. Stosować w suchych pomieszczeniach.
• Czy obudowa jest całkowicie izolowana? Tak, szafka posiada klasę ochronności II (podwójna izolacja). Obudowa z tworzywa ABS nie wymaga łączenia z przewodem ochronnym.
• Czy klapka jest przezroczysta i czy można ją otworzyć bez narzędzi? Klapka jest przezroczysta, uchylna, z zatrzaskiem utrzymującym ją w pozycji otwartej. Do zamknięcia (i plombowania) służą śruby w górnej części – standardowo klapka jest zamknięta, ale do otwarcia potrzebny jest śrubokręt.
