Szafka modułowa p/t, 1x18modułów, IP40, BC-U-1/18-ECO | 280355 Eaton

Alternatywny kod produktu: BC-U-1/18-ECO

Opis i Kluczowe Cechy

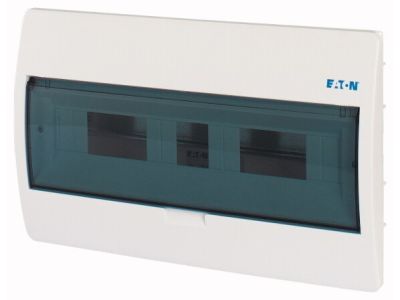

Szafka modułowa podtynkowa BC-U-1/18-ECO (nr kat. 280355) to 1-rzędowa obudowa o pojemności 18 modułów, zaprojektowana do montażu aparatury łączeniowej i zabezpieczającej w instalacjach budynkowych. Stopień ochrony IP40 zabezpiecza przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz bryzgami wody, co gwarantuje bezpieczną pracę w suchych pomieszczeniach. Klasa ochronności II (podwójna izolacja) eliminuje konieczność stosowania przewodu ochronnego. Obudowa w całości wykonana z wytrzymałego tworzywa ABS w kolorze białym RAL9003, z przezroczystą klapką uchylną licującą z frontem. Głębokość montażu 70 mm ułatwia instalację w standardowych ścianach.

• 18 modułów w jednym rzędzie: Kompaktowa budowa umożliwia funkcjonalne rozmieszczenie 18 jednomodowych aparatów (szerokość 17,5 mm każdy) w jednym rzędzie, oszczędzając miejsce w rozdzielnicy.
• Stopień ochrony IP40: Skuteczna ochrona przed pyłem i bryzgami wody – idealna do wnętrz budynków mieszkalnych i biurowych.
• Klasa ochronności II (podwójna izolacja): Całkowicie izolowana obudowa z tworzywa ABS zapewnia bezpieczeństwo użytkowania bez konieczności uziemiania.
• Przezroczysta klapka uchylna z zatrzaskiem: Umożliwia szybki podgląd stanu aparatów bez otwierania obudowy; zatrzask utrzymuje klapkę w pozycji otwartej podczas prac serwisowych.
• Zaciski przewodu neutralnego (N) i ochronnego (PE) z osłoną IP2X: Bezpieczne przyłączanie przewodów z dodatkową osłoną przed przypadkowym dotknięciem, zgodne z wymogami ochrony przeciwporażeniowej.
• Wyłamywane przepusty kablowe na górze i dole oraz otwór 46 mm na urządzenia: Elastyczne wyprowadzenie kabli i możliwość montażu dodatkowych modułów (np. gniazda komunikacyjne) bez naruszania obudowy.

Zgodność z Normami

Szafka spełnia wymagania norm IEC/EN 62208 (obudowy do rozdzielnic), IEC/EN 61439-3 VDE 0660-600-3 (rozdzielnice budynkowe) oraz normy wymiarowej DIN 43 880. Produkt posiada certyfikat zgodności z dyrektywą RoHS (ograniczenie substancji niebezpiecznych).

Zastosowanie

Obudowa przeznaczona jest do montażu w instalacjach elektrycznych niskiego napięcia (AC 400 V) jako główny lub podrzędny punkt rozdziału energii. Sprawdza się w budynkach mieszkalnych, biurowych i użyteczności publicznej.

• Montaż aparatów zabezpieczających (wyłączniki nadprądowe, różnicowoprądowe, ograniczniki przepięć) w rozdzielnicach mieszkaniowych.
• Instalacja styczników modułowych, przekaźników i sterowników w systemach automatyki budynkowej.
• Tworzenie rozdzielnic podtynkowych w korytarzach, garażach i pomieszczeniach gospodarczych, gdzie wymagana jest ochrona IP40.
• Wykorzystanie w obwodach oświetlenia i gniazd wtyczkowych – dzięki 18 modułom można skonfigurować kilka niezależnych obwodów.

Wskazówki Montażowe

Montaż i okablowanie mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Szafkę mocuje się w ścianie (podtynkowo) przy użyciu dołączonych uchwytów lub kołków rozporowych. Aparaty modułowe montuje się na szynie DIN (TH35) znajdującej się w podstawie obudowy. Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia zgodnie z normami. Zaciski N i PE dokręcać momentem podanym w dokumentacji producenta (zalecany 2,5–3 Nm). Po zakończeniu montażu zamknąć klapkę, a w razie potrzeby zabezpieczyć plombą (dolny otwór plombowany).

FAQ

• Jaki jest stopień ochrony szafki BC-U-1/18-ECO? IP40 – chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz przed bryzgami wody. Nie jest odporna na zalanie, dlatego przeznaczona jest do suchych pomieszczeń wewnętrznych.
• Czy obudowa ma przezroczystą klapkę i czy można ją zablokować w pozycji otwartej? Tak, klapka jest przezroczysta, uchylna i wyposażona w zatrzask utrzymujący ją w pozycji otwartej podczas prac serwisowych. Zamykana jest na śruby, a spód obudowy umożliwia plombowanie.
• Jaką klasę ochronności ma ta szafka? Klasa ochronności II (podwójna izolacja) – oznacza, że obudowa wykonana jest z materiału izolacyjnego (ABS) i nie wymaga podłączania przewodu ochronnego (PE). Zapewnia to bezpieczeństwo nawet w przypadku uszkodzenia izolacji wewnętrznej.
