Szafka modułowa n/t 3x12modułów, IP40 BC-O-3/36-TW-ECO | 284642 Eaton

Alternatywny kod produktu: BC-O-3/36-TW-ECO

Opis i Kluczowe Cechy

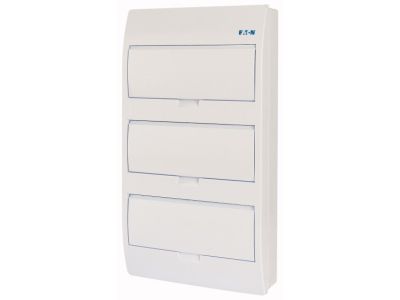

Szafka modułowa natynkowa BC-O-3/36-TW-ECO (symbol 284642) to trójrzędowa obudowa o łącznej pojemności 36 modułów (3 × 12), zaprojektowana do montażu aparatury modułowej w rozdzielnicach budynkowych. Stopień ochrony IP40 (zgodnie z IEC/EN 62208) chroni wnętrze przed wnikaniem ciał stałych o średnicy powyżej 1 mm. Klasa ochrony II zapewnia całkowitą izolację – obudowa nie wymaga uziemienia, co przyspiesza instalację i podnosi bezpieczeństwo. Głębokość montażu 70 mm oraz wykonanie z tworzywa ABS (kolor RAL9003) gwarantują lekkość, wytrzymałość i odporność na korozję. Szafa wyposażona jest w szynę DIN z ocynkowanej blachy stalowej oraz zaciski neutralne i ochronne IP2X z zabezpieczeniem przed dotykiem.

• Pojemność 36 modułów (3 rzędy po 12): Umożliwia instalację wielu urządzeń zabezpieczających, łączeniowych i sterujących w jednej obudowie – oszczędność miejsca i czasu montażu.
• Stopień ochrony IP40: Zabezpiecza wnętrze przed wnikaniem ciał obcych o średnicy >1 mm, co jest wystarczające dla suchych pomieszczeń wewnętrznych.
• Klasa ochrony II (całkowicie izolowana): Eliminuje konieczność stosowania przewodu ochronnego – montaż szybszy i bezpieczniejszy, zgodny z wymogami dla rozdzielnic budynkowych.
• Tworzywo ABS (RAL9003) i szyna DIN: Lekka, odporna na korozję obudowa oraz szyna z ocynkowanej blachy stalowej zapewniają stabilne mocowanie aparatury.
• Wyłamywane otwory na kable (góra/dół) i otwór 46 mm na urządzenia: Ułatwiają prowadzenie przewodów oraz montaż liczników, wyświetlaczy lub innych urządzeń – elastyczność konfiguracji.

Zgodność z Normami

Szafka spełnia wymagania norm IEC/EN 62208 (obudowy do rozdzielnic) oraz IEC/EN 61439-3 VDE 0660-600-3 (rozdzielnice budynkowe). Wymiary odpowiadają normie DIN 43 880. Produkt jest zgodny z dyrektywą RoHS.

Zastosowanie

Szafka modułowa BC-O-3/36-TW-ECO przeznaczona jest do suchych pomieszczeń wewnętrznych, gdzie wymagana jest estetyczna, izolowana obudowa z IP40. Sprawdzi się zarówno w budynkach mieszkalnych, biurowych, jak i lekkich obiektach przemysłowych.

• Montaż wyłączników nadprądowych, różnicowoprądowych, styczników, przycisków i przełączników w rozdzielnicach głównych i podrozdzielnicach.
• Budowa układów sterowania oświetleniem, sygnalizacji oraz aplikacji automatyki budynkowej z wykorzystaniem aparatury modułowej.
• Estetyczne zakończenie instalacji w biurach i lokalach usługowych – biała klapka uchylna licująca z przodem maskuje aparaturę.

Wskazówki Montażowe

Montaż i wszelkie prace przy szafce mogą być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i upewnić się, że nie jest ono przypadkowo załączone. Obudowę mocować na ścianie za pomocą odpowiednich łączników (brak w zestawie). Aparaturę modułową montować na szynie DIN TH35, zachowując zalecane odstępy i dobierając przekroje przewodów do prądu obciążenia. Momenty dokręcania zacisków oraz sposób wprowadzania przewodów należy realizować zgodnie z dokumentacją techniczną producenta. Po zakończeniu prac zamknąć klapkę i zabezpieczyć plombą, jeśli wymagane.

FAQ

• Jaki stopień ochrony ma szafka? IP40 zgodnie z IEC/EN 62208 – chroni przed wnikaniem ciał stałych o średnicy >1 mm, odpowiednia do pomieszczeń suchych.
• Czy obudowa wymaga uziemienia? Nie – szafka posiada klasę ochrony II (całkowicie izolowaną), więc nie wymaga przewodu ochronnego. Zaciski neutralny i ochronny mają zabezpieczenie IP2X.
• Czy w górnym otworze można zamontować licznik lub inny aparat 46 mm? Tak, góra szafki wyposażona jest w otwór o szerokości 46 mm, umożliwiający montaż urządzeń np. modułu licznikowego.
