Szafka modułowa n/t, 3x12modułów, IP40, BC-O-3/36-ECO | 284640 Eaton

Alternatywny kod produktu: BC-O-3/36-ECO

Opis i Kluczowe Cechy

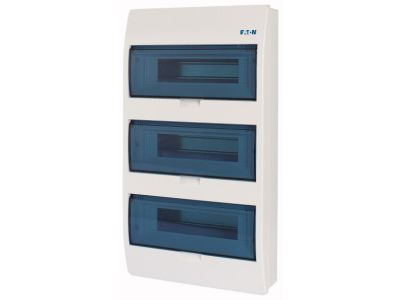

Szafka modułowa natynkowa BC-O-3/36-ECO (nr kat. 284640) to kompaktowa rozdzielnica w całkowicie izolowanej obudowie z ABS o stopniu ochrony IP40, przeznaczona do montażu urządzeń łączeniowych i zabezpieczających. Trzy rzędy po 12 modułów (łącznie 36) oraz głębokość montażowa 70 mm zapewniają elastyczną aranżację aparatury w instalacjach budynkowych przy napięciu znamionowym 400 V AC.

• Stopień ochrony IP40: Skuteczna ochrona przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz bryzgami wody – bezpieczna praca w suchych pomieszczeniach wewnętrznych.
• Klasa ochrony 2 (całkowicie izolowana): Brak konieczności uziemiania obudowy – uproszczony montaż i podwyższone bezpieczeństwo użytkowania.
• 3 rzędy po 12 modułów (36 modułów): Duża pojemność w kompaktowej obudowie – pozwala na zabudowę nawet rozbudowanych układów aparatury modułowej.
• Przezroczysta klapka z zatrzaskiem i plombowany spód: Łatwy dostęp do elementów sterowania oraz możliwość zabezpieczenia przed nieautoryzowanym otwarciem.
• Zaciski przewodu neutralnego i ochronnego (N, PE) IP2X: Zabezpieczone przed przypadkowym dotknięciem – zwiększają bezpieczeństwo podczas eksploatacji.

Zgodność z Normami

Szafka spełnia wymagania norm IEC/EN 62208 (obudowy pustej) oraz IEC/EN 61439-3 VDE 0660-600-3 dla tablic rozdzielczych budynków. Wyposażona w szynę DIN typu hat zgodną z normą wymiarową DIN 43 880. Produkt jest zgodny z dyrektywą RoHS.

Zastosowanie

Uniwersalna szafka natynkowa przeznaczona do instalacji w obiektach mieszkalnych, biurowych i handlowych, gdzie wymagana jest estetyczna i bezpieczna obudowa dla aparatury modułowej.

• Rozdzielnice główne i podrozdzielnice w budynkach mieszkalnych i użyteczności publicznej.
• Sterowanie oświetleniem, gniazdami oraz odbiornikami w instalacjach przemysłowych i komercyjnych.
• Montaż wyłączników nadprądowych, różnicowoprądowych, styczników, przekaźników i innej aparatury modułowej.
• Zastosowanie w systemach automatyki budynkowej jako szafka przyłączeniowa dla sterowników i urządzeń wykonawczych.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących norm bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Obudowę mocować na ścianie za pomocą odpowiednich kołków (wyłamywane otwory kablowe u góry i dołu ułatwiają wprowadzenie przewodów). Szyna DIN typu hat (TH35) jest gotowa do montażu aparatury. Zaciski N i PE przystosowane do przewodów o odpowiednim przekroju – moment dokręcania śrub zgodnie z dokumentacją producenta.

FAQ

• Czy szafka posiada możliwość plombowania? Tak, górna część szafki wyposażona jest w plombowane dno, a klapka może być dodatkowo zabezpieczona zamknięciem śrubowym.
• Jaki stopień ochrony ma obudowa? IP40 – chroni przed ciałami stałymi >1 mm i bryzgami wody, odpowiednia do montażu w suchych pomieszczeniach wewnętrznych.
• Czy w szafce można zamontować standardowe urządzenia modułowe (1 moduł = 18 mm)? Tak, szafka jest zgodna z normą DIN 43 880, a szyna DIN TH35 pozwala na montaż aparatury modułowej o dowolnej konfiguracji w granicach 36 modułów.
