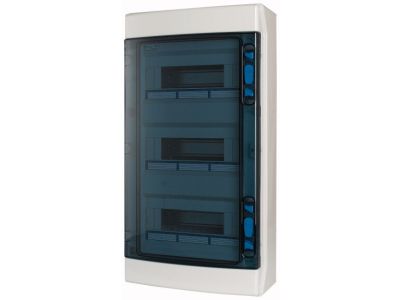

Szafka modułowa n/t, 3x12modułów, IKA - UV, IKA-3/36-ST-UV | 174192 Eaton

Alternatywny kod produktu: IKA-3/36-ST-UV

Opis i Kluczowe Cechy

Rozdzielnica modułowa IKA-3/36-ST-UV (symbol 174192) to trójrzędowa szafka natynkowa przeznaczona do montażu urządzeń przełączających i zabezpieczających w pomieszczeniach wilgotnych oraz na zewnątrz. Wykonana w całości z poliwęglanu odpornego na promieniowanie UV – gwarantuje długotrwałą stabilność mechaniczną i estetykę nawet w trudnych warunkach nasłonecznienia. Szerokość modułu zgodna z DIN 43 880, głębokość montażu regulowana 70 mm lub 85 mm. Obudowa o wymiarach 3 x 12 modułów (36 modułów) zapewnia dużą pojemność rozdzielnicy przy kompaktowej konstrukcji.

• Stopień ochrony IP65 (IEC/EN 62208): Pyłoszczelność i ochrona przed strumieniami wody – idealne do instalacji w łazienkach, pralniach, halach przemysłowych i na zewnątrz.
• Odporność na promieniowanie UV (PN-EN 62208, DIN EN ISO 4892-2): Obudowa nie żółknie i nie traci wytrzymałości pod wpływem intensywnego światła słonecznego – bezobsługowa eksploatacja przez wiele lat.
• Zaciski przewodu neutralnego i ochronnego IP2X z osłoną przeciwdotykową: Bezpieczne przyłączanie przewodów zgodne z wymogami ochrony przed przypadkowym dotknięciem – montaż bez ryzyka porażenia.
• Szyna DIN regulowana na wysokość w 2 pozycjach: Łatwe dopasowanie głębokości montażu (70/85 mm) do wybranych urządzeń – elastyczność przy projektowaniu rozdzielnicy.
• Drzwi przezroczyste zlicowane z przodem, przestawialna strona otwierania: Możliwość zmiany zawiasów bez demontażu górnej obudowy – wygoda podczas konfiguracji i eksploatacji.

Zgodność z Normami

Rozdzielnica IKA-3/36-ST-UV spełnia wymagania normy IEC/EN 62208 (obudowy dla osprzętu rozdzielnic) oraz IEC/EN 61439-3 (rozłączniki izolacyjne, szafy rozdzielcze). Odporność na promieniowanie UV potwierdzono zgodnie z PN-EN 62208 oraz DIN EN ISO 4892-2. Obudowa oznaczona jest certyfikatem CE i spełnia dyrektywę RoHS. Produkt dopuszczony do budowy rozdzielnic budynkowych zgodnie z VDE 0660-600-3.

Zastosowanie

Szafka modułowa IKA-3/36-ST-UV została zaprojektowana do pracy w środowiskach o podwyższonej wilgotności oraz narażonych na promieniowanie UV. Sprawdzi się zarówno w nowych instalacjach, jak i modernizacjach istniejących rozdzielnic.

• Rozdzielnice w łazienkach, pralniach, kotłowniach i innych pomieszczeniach mokrych – IP65 zapewnia ochronę przed wilgocią i bryzgami wody.
• Instalacje zewnętrzne, altany, tarasy, ogrody – odporność na UV gwarantuje trwałość w pełnym słońcu.
• Automatyka budynkowa i sterowanie oświetleniem – pojemność 36 modułów pozwala na zabudowę styczników, przekaźników, wyłączników różnicowoprądowych i innych aparatów modułowych.
• Dystrybucja energii w obiektach przemysłowych i magazynowych – wysoka wytrzymałość mechaniczna poliwęglanu oraz możliwość łączenia kilku obudów bocznie.

Wskazówki Montażowe

Montaż szafki IKA-3/36-ST-UV powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Obudowę montować na ścianie za pomocą otworów w tylnej ścianie – wkręty dobrać do podłoża (cegła, beton, płyta gipsowa). Szynę DIN ustawić w żądanej pozycji głębokości (70 lub 85 mm) zgodnie z dokumentacją producenta. Zaciski neutralny i ochronny dokręcać momentem podanym na etykiecie. Przekrój przewodów przyłączeniowych dobrać do prądu obciążenia – zgodnie z normami PN-HD 60364. Po zakończeniu montażu sprawdzić szczelność IP65 (uszczelka piankowa) oraz zamknięcie drzwi przed oddaniem do eksploatacji.

FAQ

• Czy obudowa jest odporna na promieniowanie UV? Tak. Poliwęglan zastosowany w szafce został przebadany zgodnie z normami PN-EN 62208 oraz DIN EN ISO 4892-2, co potwierdza jego odporność na UV – nie żółknie i nie traci właściwości mechanicznych pod wpływem słońca.
• Jaki jest stopień ochrony IP i co on oznacza? Stopień ochrony IP65 oznacza całkowitą ochronę przed wnikaniem pyłu oraz ochronę przed strumieniami wody (np. z węża ogrodowego). Szafka nadaje się do montażu w pomieszczeniach wilgotnych i na zewnątrz.
• Czy drzwi można zamknąć na klucz? Drzwi posiadają fabryczne przygotowanie do montażu zamka. Za pomocą akcesorium LOCK-KIT-IKA (niedostarczonego w komplecie) można je zamykać na klucz oraz plombować dla zabezpieczenia przed niepowołanym dostępem.
