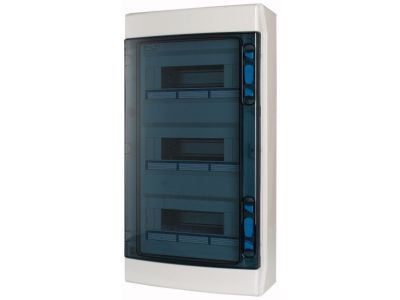

Szafka modułowa n/t, 3x12modułów, IKA, IP65, IKA-3/36-ST | 174199 Eaton

Opis i Kluczowe Cechy

Szafka modułowa natynkowa EATON z serii IKA, model IKA-3/36-ST o numerze katalogowym 174199, to zaawansowane rozwiązanie dedykowane do profesjonalnych instalacji elektrycznych. Konstrukcja oferuje miejsce na 36 modułów rozmieszczonych w trzech rzędach po 12 jednostek każdy, co pozwala na przejrzystą organizację aparatury modułowej. Kluczowym atutem urządzenia jest wysoki stopień ochrony IP65, który gwarantuje całkowitą pyłoszczelność oraz odporność na strugi wody lane z dowolnego kierunku. Obudowa została wykonana w II klasie ochronności, co oznacza zastosowanie izolacji wzmocnionej, eliminującej konieczność uziemiania samej obudowy i podnoszącej poziom bezpieczeństwa użytkowania.

• Pojemność: 3 rzędy po 12 modułów (łącznie 36 modułów) zapewniają dużą przestrzeń montażową.
• Wytrzymałość: Wysoka odporność mechaniczna i szczelność IP65 pozwalają na pracę w wymagającym środowisku.
• Bezpieczeństwo: II klasa ochronności zapewnia najwyższy standard izolacji elektrycznej.
• Transparentność: Drzwi szafki umożliwiają szybką inspekcję stanu aparatury bez konieczności otwierania obudowy.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi rozdzielnic niskiego napięcia. Spełnienie wymagań normy IEC/EN 62208 oraz IEC/EN 60670-24 potwierdza, że szafka IKA-3/36-ST jest bezpiecznym komponentem systemów elektroenergetycznych. Dzięki zastosowaniu materiałów o wysokiej jakości, obudowa wykazuje odporność na promieniowanie UV oraz stabilność termiczną, co jest kluczowe w przypadku wersji przemysłowych dopuszczonych do montażu na zewnątrz budynków.

Zastosowanie

Szafka IKA-3/36-ST znajduje szerokie zastosowanie w sektorze przemysłowym, komercyjnym oraz w nowoczesnym budownictwie mieszkaniowym. Ze względu na stopień ochrony IP65, jest to idealny wybór do miejsc o podwyższonej wilgotności i zapyleniu, takich jak hale produkcyjne, warsztaty samochodowe, myjnie, a także instalacje fotowoltaiczne (PV). Wersja przemysłowa pozwala na bezpieczny montaż zewnętrzny, chroniąc aparaturę sterowniczą i zabezpieczającą przed niekorzystnymi warunkami atmosferycznymi.

Wskazówki Montażowe

Montaż szafki IKA-3/36-ST powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem następujących zasad:

• Przygotowanie podłoża: Szafkę należy montować na płaskiej, pionowej powierzchni, wykorzystując dedykowane punkty montażowe w tylnej części obudowy.
• Wprowadzanie przewodów: Należy stosować odpowiednie dławnice kablowe, aby zachować deklarowany stopień szczelności IP65 w miejscach przepustów.
• Szyna DIN: Aparaturę należy osadzać na fabrycznie zamontowanych szynach TS 35 mm, dbając o zachowanie odpowiednich odstępów dla cyrkulacji powietrza.
• Moment dokręcania: Podczas montażu osprzętu i zacisków należy stosować momenty dokręcania zgodne ze specyfikacją producenta aparatury.

FAQ

• Czy szafka IKA-3/36-ST nadaje się do montażu na zewnątrz? Tak, model ten należy do rodziny szafek IKA, które w wersji przemysłowej są przystosowane do pracy w warunkach zewnętrznych dzięki odporności na czynniki atmosferyczne.
• Jaka jest maksymalna liczba modułów? Szafka mieści 36 standardowych modułów o szerokości 18 mm, podzielonych na trzy rzędy.
• Czy obudowa wymaga uziemienia? Nie, szafka posiada II klasę ochronności (izolacja wzmocniona), co zwalnia z obowiązku uziemiania samej obudowy.
