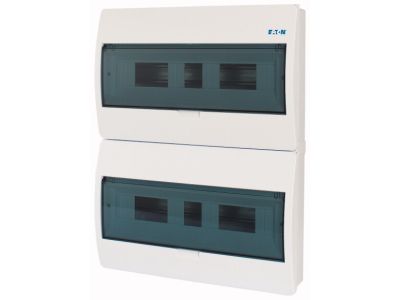

Szafka modułowa n/t, 2x18modułów, IP40, BC-O-2/36-ECO | 280350 Eaton

Alternatywny kod produktu: BC-O-2/36-ECO

Opis i Kluczowe Cechy

Rozdzielnica natynkowa ECO Compact (symbol 280350) to dwurzędowa szafka modułowa o pojemności 2x18 modułów, zaprojektowana do bezpiecznego montażu urządzeń łączeniowych i zabezpieczających w instalacjach budynkowych. Dzięki stopniowi ochrony IP40 oraz całkowicie izolowanej obudowie z tworzywa ABS (klasa ochrony II) zapewnia niezawodną pracę w suchych pomieszczeniach wewnętrznych, eliminując potrzebę stosowania dodatkowej ochrony przeciwporażeniowej. Głębokość montażowa 70 mm i zgodność z normą wymiarową DIN 43 880 ułatwiają integrację z typową aparaturą modułową.

• Pojemność 2x18 modułów: Umożliwia uporządkowane rozmieszczenie zabezpieczeń i sterowników w dwóch niezależnych rzędach, co zwiększa czytelność i ułatwia serwisowanie.
• Stopień ochrony IP40: Skutecznie chroni wnętrze przed dostępem ciał stałych o średnicy powyżej 1 mm, zapewniając bezpieczną pracę w standardowych warunkach wewnątrz budynków.
• Klasa ochrony II (całkowicie izolowana): Obudowa z tworzywa ABS eliminuje konieczność stosowania przewodu ochronnego PE, redukując koszty instalacji i zwiększając bezpieczeństwo.
• Zaciski przewodu neutralnego i ochronnego IP2X: Zabezpieczone przed przypadkowym dotknięciem, co minimalizuje ryzyko porażenia podczas prac konserwacyjnych.
• Przezroczysta klapka uchylna z zatrzaskiem w pozycji otwartej: Umożliwia szybki wgląd we wnętrze bez demontażu, a zamknięcia śrubowe z plombowanym spodem gwarantują zabezpieczenie przed nieautoryzowanym dostępem.

Zgodność z Normami

Rozdzielnica spełnia wymagania normy IEC/EN 62208 dotyczącej obudów do rozdzielnic. Dopuszczona jest do stosowania w rozdzielnicach budynkowych zgodnie z IEC/EN 61439-3 VDE 0660-600-3. Wymiary modułów są zgodne z normą DIN 43 880. Produkt jest również zgodny z dyrektywą RoHS w zakresie ograniczenia substancji niebezpiecznych.

Zastosowanie

Szafka modułowa ECO Compact została zaprojektowana do instalacji w budynkach mieszkalnych, biurowych i usługowych, gdzie wymagane jest bezpieczne i estetyczne rozmieszczenie aparatury modułowej.

• Montaż wyłączników nadprądowych, różnicowoprądowych i ochronników przepięciowych w rozdzielnicach głównych i podrozdzielnicach.
• Instalacja styczników, przekaźników i sterowników w systemach automatyki budynkowej (np. oświetlenie, ogrzewanie).
• Tworzenie rozdzielnic natynkowych w pomieszczeniach technicznych, garażach lub warsztatach, gdzie nie ma możliwości zabudowy wnękowej.
• Łatwa rozbudowa istniejących instalacji dzięki wyłamywanym otworom kablowym u góry i dołu oraz otworowi na urządzenia o wysokości 46 mm.

Wskazówki Montażowe

Montaż oraz wszelkie prace związane z podłączaniem przewodów mogą być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Obudowę należy mocować do ściany za pomocą odpowiednich kołków (nie są dołączone). Urządzenia modułowe montuje się na szynie DIN (ocynkowana blacha stalowa w komplecie) – szyna jest już zainstalowana w podstawie. Przekrój przewodów należy dobrać do prądu obciążenia zgodnie z obowiązującymi normami. Przed pierwszym uruchomieniem należy sprawdzić poprawność dokręcenia wszystkich zacisków oraz zabezpieczyć nieużywane otwory kablowe.

FAQ

• Czy szafka nadaje się do montażu na zewnątrz budynku? Stopień ochrony IP40 nie gwarantuje odporności na wilgoć ani deszcz – przeznaczona jest wyłącznie do suchych pomieszczeń wewnętrznych.
• Jakie normy spełnia zacisk neutralny i ochronny? Zaciski posiadają stopień ochrony IP2X, co oznacza ochronę przed dotknięciem palcem – zgodnie z wymaganiami normy IEC/EN 62208.
• Czy klapka może być plombowana? Tak, spód szafki wyposażono w otwory do plombowania, a górne zamknięcie śrubowe umożliwia zabezpieczenie przed nieupoważnionym otwarciem.
