Szafka modułowa n/t, 2x18modułów, IKA-UV, IP65, IKA-2/36-ST-UV | 174194 Eaton

Alternatywny kod produktu: IKA-2/36-ST-UV

Opis i Kluczowe Cechy

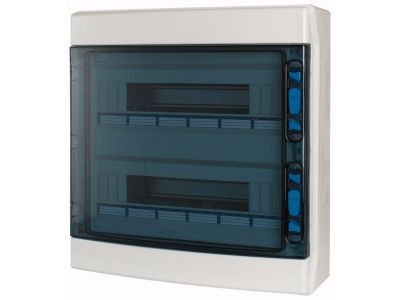

Szafka modułowa natynkowa IKA-2/36-ST-UV (symbol 174194) to model z rodziny IKA przeznaczony do montażu na ścianie. Oferuje pojemność 2x18 modułów (36 modułów), co zapewnia dużą przestrzeń do zabudowy aparatury modułowej. Dzięki stopniowi ochrony IP65 oraz klasie ochronności II może być stosowana w trudnych warunkach środowiskowych, w tym na zewnątrz budynków. Konstrukcja w wersji przemysłowej gwarantuje odporność na kurz, wilgoć i uszkodzenia mechaniczne.

• Pojemność 2x18 modułów (36 modułów): Umożliwia zabudowę wielu aparatów modułowych (wyłączników, styczników, przycisków) w jednej szafce, oszczędzając miejsce i upraszczając instalację.
• Stopień ochrony IP65: Chroni wnętrze przed wnikaniem pyłu i strumieni wody – idealne rozwiązanie do instalacji w wilgotnych pomieszczeniach lub na zewnątrz.
• Klasa ochronności II (podwójna izolacja): Zapewnia bezpieczną pracę bez konieczności stosowania przewodu ochronnego (PE), co upraszcza instalację i redukuje koszty.
• Wersja przemysłowa (UV): Odporna na promieniowanie UV i warunki atmosferyczne – szafka może być montowana bezpośrednio na zewnątrz, np. na elewacjach budynków czy w ogrodzeniach.
• Montaż natynkowy: Łatwy i szybki montaż na ścianie bez konieczności kucia – idealny do modernizacji istniejących instalacji oraz obiektów tymczasowych.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich w zakresie stopnia ochrony (IP) oraz klasy ochronności II. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami. Brak szczegółowych numerów norm w danych producenta – zaleca się sprawdzenie pełnej dokumentacji technicznej przed montażem.

Zastosowanie

Szafka IKA-2/36-ST-UV znajduje zastosowanie w rozdzielnicach natynkowych zarówno wewnątrz, jak i na zewnątrz budynków. Sprawdza się w każdej instalacji wymagającej zabudowy aparatury modułowej w środowisku narażonym na wilgoć, kurz lub zmienne warunki atmosferyczne.

• Rozdzielnice główne i podrozdzielnice w obiektach przemysłowych, magazynach, garażach oraz warsztatach.
• Zasilanie i sterowanie instalacjami na zewnątrz – oświetleniem elewacji, bramami, pompami, stacjami ładowania.
• Rozdzielnice w rolnictwie, gospodarstwach rolnych, ogrodach – odporność na UV i wilgoć wydłuża żywotność.
• Modernizacja istniejących instalacji – montaż natynkowy ułatwia szybką wymianę bez ingerencji w ściany.

Wskazówki Montażowe

Montaż szafki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całym obwodzie. Szafkę mocuj do ściany za pomocą dostarczonych uchwytów (zgodnie z instrukcją producenta). Wewnątrz aparaturę montuj na standardowej szynie TH35 (DIN). Przekrój przewodów dobieraj do obciążenia prądowego, a momenty dokręcania zacisków muszą być zgodne z dokumentacją techniczną poszczególnych aparatów. Po zakończeniu montażu sprawdź szczelność zamknięcia drzwi i poprawność uszczelek – gwarantuje to zachowanie IP65.

FAQ

• Jaki jest stopień ochrony szafki IKA-2/36-ST-UV? Stopień ochrony wynosi IP65 – pełna ochrona przed pyłem (pyłoszczelność) oraz ochrona przed strumieniami wody z dowolnego kierunku.
• Czy szafka może być montowana na zewnątrz? Tak, model w wersji przemysłowej (UV) jest odporny na promieniowanie UV i warunki atmosferyczne, dzięki czemu nadaje się do instalacji zewnętrznych.
• Ile modułów można zabudować w szafce? Szafka posiada pojemność 2x18 modułów (łącznie 36 modułów). Pozwala to na zabudowę wielu aparatów modułowych w układzie dwurzędowym.
