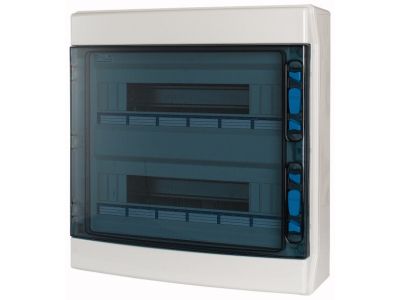

Szafka modułowa n/t, 2x18modułów, IKA, IP65, IKA-2/36-ST | 174201 Eaton

Opis i Kluczowe Cechy

Szafka modułowa natynkowa EATON z serii IKA o numerze katalogowym 174201 to zaawansowane rozwiązanie dedykowane do profesjonalnych instalacji elektrycznych. Model IKA-2/36-ST charakteryzuje się dwurzędową konstrukcją, z których każdy mieści 18 modułów, co daje łączną pojemność 36 jednostek modułowych. Kluczowym atutem urządzenia jest wysoki stopień ochrony IP65, który gwarantuje całkowitą pyłoszczelność oraz ochronę przed strugami wody z dowolnego kierunku. Obudowa została wykonana w II klasie ochronności, co eliminuje konieczność uziemiania samej konstrukcji szafki i podnosi poziom bezpieczeństwa użytkowania. Solidna konstrukcja z wysokiej jakości tworzywa sztucznego zapewnia odporność na uszkodzenia mechaniczne oraz stabilność termiczną w szerokim zakresie temperatur.

• Pojemność: 36 modułów (2x18) pozwala na montaż rozbudowanej aparatury modułowej.
• Szczelność IP65: Doskonała ochrona przed wilgocią i zanieczyszczeniami stałymi.
• Klasa ochronności II: Pełna izolacja ochronna dla maksymalnego bezpieczeństwa.
• Wersja przemysłowa: Przystosowana do pracy w wymagających środowiskach, w tym na zewnątrz budynków.
• Transparentne drzwi: Umożliwiają szybką inspekcję stanu aparatury bez konieczności otwierania obudowy.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi rozdzielnic niskiego napięcia. Spełnia wymagania normy IEC/EN 62208, która określa ogólne wymagania dla obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki temu projektanci i instalatorzy mają pewność, że szafka IKA-2/36-ST zapewnia odpowiednią wytrzymałość dielektryczną, odporność na korozję oraz stabilność konstrukcyjną wymaganą w profesjonalnym sektorze elektroenergetycznym.

Zastosowanie

Szafka EATON IKA-2/36-ST znajduje szerokie zastosowanie w sektorze przemysłowym, komercyjnym oraz w nowoczesnym budownictwie mieszkaniowym. Dzięki wysokiej odporności na czynniki zewnętrzne, jest idealnym wyborem do montażu w halach produkcyjnych, warsztatach, myjniach samochodowych oraz w instalacjach fotowoltaicznych montowanych na elewacjach budynków. Możliwość stosowania na zewnątrz sprawia, że szafka doskonale sprawdza się jako punkt rozdziału energii w infrastrukturze technicznej, gdzie aparatura modułowa narażona jest na zmienne warunki atmosferyczne.

Wskazówki Montażowe

Montaż szafki IKA-2/36-ST powinien być przeprowadzony na płaskiej powierzchni pionowej przy użyciu dedykowanych punktów montażowych, które zachowują szczelność obudowy. Podczas instalacji należy zwrócić uwagę na:

• Prowadzenie przewodów: Wykorzystanie dławnic kablowych o odpowiednim stopniu IP, aby utrzymać deklarowaną szczelność IP65.
• Szyna DIN: Aparaturę należy montować na fabrycznie zainstalowanych szynach TS 35 mm, zachowując odpowiednie odstępy dla cyrkulacji powietrza.
• Moment dokręcania: Podczas montażu osłon i drzwi należy stosować zalecane przez producenta siły docisku, aby nie uszkodzić uszczelek obwodowych.
• Dystans od ściany: Konstrukcja natynkowa ułatwia doprowadzenie rurek instalacyjnych lub koryt kablowych bezpośrednio do przepustów szafki.

FAQ

Czy szafka IKA-2/36-ST nadaje się do montażu bezpośrednio na zewnątrz?
Tak, model ten należy do rodziny szafek IKA, które w wersji przemysłowej są przystosowane do pracy w warunkach zewnętrznych dzięki wysokiej odporności na promieniowanie UV i szczelności IP65.

Ile rzędów aparatury posiada ten model?
Szafka posiada dwa rzędy, a każdy z nich mieści do 18 modułów o szerokości 17,5 mm, co łącznie daje miejsce na 36 modułów.

Czy w zestawie znajdują się listwy zaciskowe N i PE?
Standardowe wyposażenie serii IKA obejmuje niezbędne akcesoria montażowe, jednak szczegółowa konfiguracja zacisków zależy od konkretnego wariantu wyposażenia ST – zaleca się weryfikację obecności szyn zaciskowych przed przystąpieniem do prefabrykacji.
