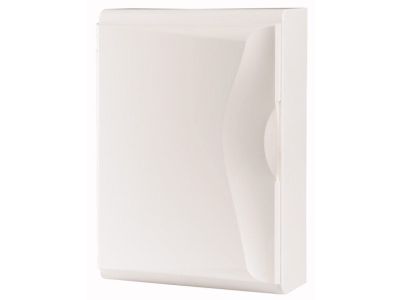

Szafka modułowa n/t, 2x13modułów, drzwi białe, BC-A-2/26-TW-A | 101563 Eaton

Alternatywny kod produktu: BC-A-2/26-TW-A

Opis i Kluczowe Cechy

Modułowa szafka rozdzielcza BC-A-2/26-TW-A (symbol 101563) to natynkowa rozdzielnica wykonana z tworzywa sztucznego, przeznaczona do montażu aparatury modułowej. Oferuje 2 rzędy po 13 modułów (łącznie 26 MU), co zapewnia elastyczność aranżacji wnętrza i łatwą rozbudowę instalacji. Klasa ochronności I oraz wyposażenie w szynę DIN, zacisk przewodu neutralnego i ochronnego z uchwytem zaciskowym gwarantują zgodność z wymogami bezpieczeństwa i wygodę podłączenia.

• Pojemność 26 modułów (2x13): Umożliwia zabudowę dużej liczby aparatów modułowych w jednej obudowie – oszczędność miejsca przy zachowaniu czytelnego podziału obwodów.
• Klasa ochronności I: Zapewnia ochronę przed porażeniem dzięki przewidzianemu zaciskowi ochronnemu – bezpieczeństwo użytkowania w instalacjach wymagających uziemienia obudowy.
• Napięcie znamionowe (izolacji) 400 V AC: Przystosowana do standardowych sieci niskiego napięcia w budynkach mieszkalnych i komercyjnych.
• Prąd znamionowy 125 A: Wysoka obciążalność prądowa szyny zbiorczej – odpowiednia dla rozdzielnic głównych i podrozdzielnic o znacznym zapotrzebowaniu mocy.
• Stopień ochrony IP30: Chroni wnętrze przed wniknięciem ciał stałych o średnicy ≥2,5 mm – wystarczający dla typowych rozdzielnic instalowanych wewnątrz budynków (w suchych pomieszczeniach).
• Wyposażenie w komplecie: Szyna DIN, zacisk neutralny i ochronny z uchwytem zaciskowym, instrukcja montażu oraz arkusz z nadrukiem – gotowa do natychmiastowego montażu.

Zgodność z Normami

Rozdzielnica spełnia wymagania norm europejskich dotyczących obudów rozdzielnic niskiego napięcia oraz posiada certyfikat CE. Konstrukcja zgodna z zasadami ochrony przeciwporażeniowej i warunkami montażu w instalacjach budynkowych.

Zastosowanie

Szafka modułowa BC-A-2/26-TW-A przeznaczona jest do stosowania jako rozdzielnica natynkowa w budynkach mieszkalnych, usługowych oraz lekkiego przemysłu. Sprawdzi się tam, gdzie wymagana jest niezawodna i łatwo rozbudowywalna centrala dystrybucji energii.

• Rozdzielnica główna lub podrozdzielnica w nowych instalacjach oraz modernizacjach.
• Dystrybucja obwodów oświetlenia, gniazd wtyczkowych i urządzeń stałych w mieszkaniach i biurach.
• Zabudowa aparatury sterującej (styczniki, przekaźniki, wyłączniki różnicowoprądowe) w obrębie jednej obudowy.
• Instalacje w suchych pomieszczeniach wewnętrznych – piwnice, garaże, kotłownie, pomieszczenia techniczne.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Szafkę montuj na ścianie za pomocą dostarczonych elementów mocujących (minimum 2 punkty). Szynę DIN należy zabezpieczyć przed przesunięciem. Przekroje przewodów dobieraj zgodnie z obciążalnością prądową i wymaganiami norm. Zaciski neutralny i ochronny dokręcaj momentem podanym w instrukcji producenta. W przypadku stosowania w pomieszczeniach wilgotnych (np. piwnice bez wentylacji) rozważ zwiększenie stopnia ochrony poprzez zastosowanie dodatkowej uszczelki (nie wchodzi w zakres dostawy).

FAQ

• Jaki jest stopień ochrony szafki? Obudowa posiada IP30 – chroni przed dostępem palców i ciał stałych >2,5 mm, ale nie jest odporna na wodę. Przeznaczona do montażu wewnątrz budynków, w suchych pomieszczeniach.
• Czy w zestawie są szyny DIN i zaciski? Tak, w komplecie znajduje się szyna DIN (montowana fabrycznie), zacisk neutralny (niebieski) i ochronny (żółto-zielony) z uchwytem zaciskowym, a także instrukcja i arkusz z nadrukiem.
• Ile modułów można zamontować w jednym rzędzie? Szafka ma 2 rzędy, każdy o szerokości 13 modułów (MU). Łącznie 26 MU. Moduły montuje się na szynie DIN w standardowej siatce 17,5 mm.
