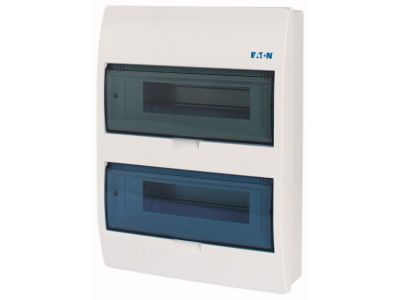

Szafka modułowa n/t, 2x12modułów, IP40, BC-O-2/24-ECO | 280349 Eaton

Alternatywny kod produktu: BC-O-2/24-ECO

Opis i Kluczowe Cechy

Rozdzielnica modułowa natynkowa BC-O-2/24-ECO (symbol 280349) marki ECO Compact to obudowa o stopniu ochrony IP40 i klasie ochronności II (całkowicie izolowana). Przeznaczona do montażu aparatury modułowej w budynkowych rozdzielnicach. Oferuje 2 rzędy po 12 modułów (łącznie 24 moduły) przy głębokości montażu 70 mm, co zapewnia wystarczającą przestrzeń dla wyłączników, styczników i innych urządzeń.

• Stopień ochrony IP40: Chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm – odpowiednia do montażu w suchych pomieszczeniach wewnętrznych bez ryzyka uszkodzenia przez pył.
• Klasa ochronności II (całkowicie izolowana): Nie wymaga przewodu ochronnego (PE) – podnosi bezpieczeństwo instalacji i upraszcza okablowanie.
• 2 rzędy po 12 modułów (24 moduły): Elastyczne rozmieszczenie aparatury – umożliwia zabudowę nawet rozbudowanych układów sterowania i zabezpieczeń w jednej szafce.
• Obudowa z ABS, biała RAL 9003: Odporna na uderzenia i warunki środowiskowe – długotrwała trwałość estetyczna i mechaniczna.
• Przezroczysta klapka uchylna z zatrzaskiem: Umożliwia szybki podgląd stanu aparatury bez konieczności otwierania – wygodne przeglądy i obsługa.
• Wyłamywane otwory kablowe góra/dół oraz otwór 46 mm na urządzenia: Ułatwiają prowadzenie przewodów – skraca czas montażu i zapewnia czystą aranżację wnętrza szafki.

Zgodność z Normami

Rozdzielnica BC-O-2/24-ECO spełnia wymagania normy IEC/EN 62208 dla obudów pustych, dopuszczona do stosowania w rozdzielnicach budynkowych zgodnie z IEC/EN 61439-3 (VDE 0660-600-3). Wymiary montażowe odpowiadają normie DIN 43 880. Produkt zgodny z dyrektywą RoHS.

Zastosowanie

Uniwersalna szafka natynkowa przeznaczona do zabudowy aparaturą modułową w instalacjach niskiego napięcia. Idealna do:

• Montażu wyłączników nadprądowych, różnicowoprądowych i rozłączników w domowych i komercyjnych rozdzielnicach.
• Umieszczania styczników modułowych, przekaźników i sterowników w układach automatyki budynkowej.
• Instalowania przycisków sterowniczych i sygnalizacji świetlnej w lokalnych panelach sterowania.
• Budowy rozdzielnic dla małych obiektów usługowych, biur i budynków mieszkalnych.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez osoby z uprawnieniami SEP (grupa 1 do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Szafkę mocuj do ściany za pomocą kołków rozporowych (uchwyty w podstawie). Aparaturę modułową montuj na szynie DIN TH35 (w zestawie). Zaciski neutralne i ochronne (IP2X) podłącz przewodami o przekroju dobranym do prądu znamionowego obwodu. W przypadku dokręcania zacisków stosuj moment zgodny z dokumentacją producenta. Pamiętaj o zachowaniu odstępów wentylacyjnych oraz prowadzeniu przewodów przez przygotowane otwory wyłamywane.

FAQ

• Czy rozdzielnica nadaje się do montażu na zewnątrz budynku? Stopień ochrony IP40 nie zapewnia odporności na wodę – produkt przeznaczony wyłącznie do suchych pomieszczeń wewnętrznych. Do stref narażonych na wilgoć należy wybrać szafkę o wyższym IP.
• Jaka jest klasa ochronności i czy wymaga przewodu ochronnego? Klasa ochronności II (podwójna izolacja) – nie wymaga podłączenia przewodu PE. Obudowa jest całkowicie izolowana, co zwiększa bezpieczeństwo użytkowania.
• Czy w szafce można zamontować aparaturę o szerokości 2 modułów i większą? Tak. Wewnętrzna szyna DIN o standardowej długości 12 modułów na rząd (łącznie 24 moduły) pozwala na zabudowę urządzeń o dowolnej wielokrotności modułów, np. 1, 2, 3, 4 moduły itd.
