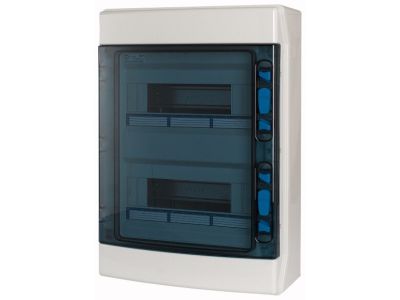

Szafka modułowa n/t, 2x12modułów, IKA, IP65, IKA-2/24-ST | 174198 Eaton

Opis i Kluczowe Cechy

Szafka modułowa natynkowa EATON z serii IKA, model IKA-2/24-ST o numerze katalogowym 174198, to profesjonalne rozwiązanie zaprojektowane z myślą o najbardziej wymagających instalacjach elektrycznych. Urządzenie oferuje przestrzeń montażową dla 24 modułów, rozmieszczonych w dwóch rzędach po 12 modułów każdy. Kluczowym atutem tej rozdzielnicy jest wysoki stopień ochrony IP65, który gwarantuje całkowitą pyłoszczelność oraz ochronę przed strumieniami wody z dowolnego kierunku. Konstrukcja wykonana w II klasie ochronności zapewnia najwyższy poziom bezpieczeństwa użytkowania poprzez zastosowanie izolacji wzmocnionej, co eliminuje konieczność uziemiania samej obudowy.

• Pojemność: 24 moduły (układ 2x12) pozwalają na przejrzystą organizację aparatury modułowej.
• Wytrzymałość: Wysokiej jakości tworzywo sztuczne odporne na czynniki zewnętrzne.
• Szczelność: Stopień ochrony IP65 umożliwia pracę w środowisku o wysokiej wilgotności i zapyleniu.
• Transparentne drzwi: Pozwalają na szybką inspekcję stanu aparatury bez konieczności otwierania obudowy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi rozdzielnic niskiego napięcia. Szafka IKA-2/24-ST spełnia wymagania normy IEC/EN 62208, co definiuje ją jako pustą obudowę do rozdzielnic i sterownic niskonapięciowych. Dzięki certyfikacji na zgodność z II klasą ochronności, produkt gwarantuje bezpieczeństwo w instalacjach budynkowych i przemysłowych, minimalizując ryzyko porażenia prądem. Wersja przemysłowa szafki pozwala na jej bezpieczne stosowanie w aplikacjach zewnętrznych, co potwierdzają testy odporności na promieniowanie UV oraz zmienne warunki atmosferyczne.

Zastosowanie

Szafka EATON IKA-2/24-ST znajduje szerokie zastosowanie w sektorze B2B, szczególnie w miejscach, gdzie aparatura modułowa narażona jest na trudne warunki eksploatacyjne. Jest to idealny wybór dla:

• Przemysłu: Hale produkcyjne, warsztaty oraz magazyny o dużym zapyleniu.
• Instalacji zewnętrznych: Dzięki odporności na warunki pogodowe, szafka może być montowana na elewacjach budynków lub w infrastrukturze technicznej.
• Budownictwa komercyjnego: Myjnie samochodowe, parkingi podziemne oraz kuchnie przemysłowe.
• Automatyki: Jako obudowa dla sterowników PLC, zasilaczy i elementów wykonawczych wymagających ochrony IP65.

Wskazówki Montażowe

Montaż szafki IKA-2/24-ST jest intuicyjny i przyjazny dla instalatora. Podczas instalacji należy zwrócić uwagę na następujące aspekty techniczne:

• Przygotowanie otworów: Należy wykorzystać dedykowane przetłoczenia pod dławnice, aby zachować deklarowany stopień ochrony IP65.
• Szyna DIN: Wewnątrz znajdują się stabilne szyny TS35, które umożliwiają szybki zatrzaskowy montaż aparatury.
• Moment dokręcania: Podczas montażu przewodów w aparaturze umieszczonej wewnątrz szafki, należy przestrzegać momentów dokręcania zalecanych przez producentów osprzętu.
• Dystans od ściany: Konstrukcja natynkowa pozwala na montaż bezpośrednio na płaskich powierzchniach przy użyciu kołków rozporowych dopasowanych do podłoża.

FAQ

1. Czy szafka IKA-2/24-ST nadaje się do montażu na zewnątrz?
Tak, model ten należy do rodziny szafek IKA, które w wersji przemysłowej są przystosowane do pracy na zewnątrz budynków dzięki wysokiej odporności na warunki atmosferyczne.

2. Jaka jest maksymalna liczba modułów, które można zainstalować?
Szafka posiada dwa rzędy, z których każdy mieści 12 modułów o szerokości 18 mm, co daje łącznie 24 moduły.

3. Czy obudowa wymaga uziemienia?
Nie, szafka posiada II klasę ochronności (izolacja ochronna), co oznacza, że konstrukcja obudowy nie wymaga podłączenia przewodu ochronnego PE do jej ścianek.
