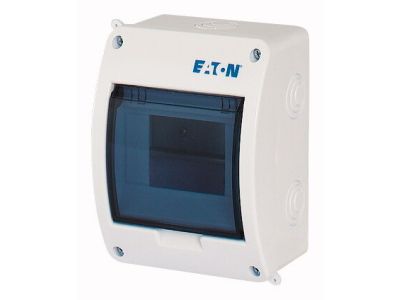

Szafka modułowa n/t, 1x5modułów, IP40, BC-O-1/5-ECO | 280345 Eaton

Alternatywny kod produktu: BC-O-1/5-ECO

Opis i Kluczowe Cechy

Szafka modułowa natynkowa BC-O-1/5-ECO (indeks 280345) to kompaktowe rozwiązanie do budowy rozdzielnic w budynkach mieszkalnych i usługowych. Oferuje 5 modułów w jednym rzędzie, stopień ochrony IP40 oraz klasę ochronności II (całkowicie izolowana), co przekłada się na bezpieczną eksploatację nawet w nieco podwyższonej wilgotności. Głębokość montażowa 70 mm ułatwia prowadzenie przewodów. Obudowa z tworzywa ABS z przezroczystą klapką zapewnia szybki dostęp przy zachowaniu estetyki.

• Stopień ochrony IP40 (IEC/EN 62208): Ochrona przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz przed bryzgami wody – gwarancja niezawodności w typowych warunkach wewnętrznych.
• Klasa ochronności II (całkowita izolacja): Brak konieczności stosowania przewodu ochronnego – zwiększone bezpieczeństwo instalacji i prostszy montaż.
• 5 modułów w 1 rzędzie: Kompaktowy format pozwalający zmieścić podstawową aparaturę modułową (wyłączniki nadprądowe, różnicowoprądowe, przyciski) bez nadmiernego zajmowania miejsca.
• Głębokość montażowa 70 mm: Więcej przestrzeni na przewody i połączenia – wygoda podczas instalacji i mniejsze ryzyko zaciśnięcia kabli.
• Przezroczysta klapka z zatrzaskiem i możliwością plombowania: Umożliwia kontrolę stanu aparatury bez otwierania, a plombowany zamek uniemożliwia nieautoryzowany dostęp.
• Zaciski neutralny i ochronny z zabezpieczeniem IP2X: Bezpieczne przyłączanie przewodów – ochrona przed przypadkowym dotknięciem części znajdujących się pod napięciem.

Zgodność z Normami

Szafka BC-O-1/5-ECO jest zgodna z normą wyrobu IEC/EN 62208 dla obudów rozdzielnic, dopuszczona do stosowania w rozdzielnicach budynkowych zgodnie z IEC/EN 61439-3 (VDE 0660-600-3) oraz spełnia normę wymiarową DIN 43 880. Produkt jest zgodny z dyrektywą RoHS w zakresie ograniczenia substancji niebezpiecznych.

Zastosowanie

Dzięki natynkowej formie i kompaktowym wymiarom szafka sprawdzi się w miejscach, gdzie nie ma możliwości zabudowy wnękowej lub wymagana jest szybka rozbudowa instalacji. Polecana do:

• Instalacji w domach jednorodzinnych i mieszkaniach – ochrona obwodów oświetlenia, gniazd wtykowych oraz sterowania domofonem lub bramą.
• Małych biurach i lokalach usługowych – umieszczenie wyłączników nadprądowych i różnicowoprądowych w widocznym, łatwo dostępnym miejscu.
• Obiektach tymczasowych (np. hale namiotowe, przyczepy) – szybki montaż na każdej ścianie.
• Modernizacji istniejących instalacji – wymiana starych skrzynek natynkowych przy zachowaniu standardów bezpieczeństwa.

Wskazówki Montażowe

Montaż i obsługa szafki muszą być wykonywane przez wykwalifikowany personel z uprawnieniami SEP do 1 kV, po bezwzględnym odłączeniu napięcia. Obudowę mocuje się na równej ścianie za pomocą dostarczonych elementów (niezbędne kołki/wkręty nie są częścią zestawu). Wewnątrz umieszcza się aparaturę modułową na szynie DIN (ocynkowanej, w komplecie). Przekroje przewodów należy dobrać do prądu obciążenia zgodnie z normami. Zaciski neutralne i ochronne należy dokręcić z zalecanym momentem (szczegóły w dokumentacji producenta). Po zakończeniu prac zamknij klapkę i opcjonalnie zaplombuj spód, aby uniemożliwić przypadkowe otwarcie.

FAQ

• Jaki jest stopień ochrony szafki BC-O-1/5-ECO? Szafka posiada stopień ochrony IP40 zgodnie z IEC/EN 62208, co oznacza ochronę przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz przed bryzgami wody. Dodatkowo zaciski przewodu neutralnego i ochronnego zabezpieczono przed przypadkowym dotknięciem (IP2X).
• Czy obudowa jest całkowicie izolowana? Tak, szafka jest wykonana z tworzywa ABS i posiada klasę ochronności II, co oznacza, że nie wymaga podłączania przewodu ochronnego. Zapewnia to bezpieczeństwo nawet w przypadku uszkodzenia izolacji wewnętrznej.
• Czy w zestawie znajdują się etykiety opisowe? Tak, do szafki dołączone są etykiety opisowe, które można nakleić na wewnętrzną stronę klapki lub na drzwiczki, aby czytelnie oznaczyć poszczególne obwody rozdzielnicy.
