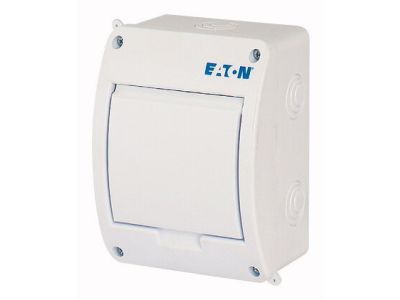

Szafka modułowa n/t 1x5modułów, drzwi białe, IP40 BC-O-1/5-TW-ECO | 281649 Eaton

Alternatywny kod produktu: BC-O-1/5-TW-ECO

Opis i Kluczowe Cechy

Szafka modułowa natynkowa BC-O-1/5-TW-ECO (symbol 281649) to kompaktowa obudowa rozdzielcza o 5 modułach w jednym rzędzie, przeznaczona do montażu urządzeń łączeniowych i zabezpieczających. Dzięki stopniowi ochrony IP40 zapewnia skuteczną ochronę przed pyłem i ciałami stałymi, a klasa ochronności 2 gwarantuje bezpieczeństwo w instalacjach bez przewodu ochronnego. Obudowa wykonana z tworzywa ABS łączy trwałość z lekkością, a głębokość montażowa 70 mm pozwala na wygodne instalowanie aparatury modułowej.

• IP40 – ochrona przed pyłem i ciałami stałymi: szafka zabezpiecza wnętrze przed wnikaniem ciał o średnicy powyżej 1 mm, co jest kluczowe w suchych pomieszczeniach wewnętrznych.
• 5 modułów, 1 rząd – kompaktowa zabudowa: zajmuje minimalną przestrzeń na ścianie, idealna do małych rozdzielnic w mieszkaniach i biurach.
• Klasa ochronności 2 (całkowicie izolowana): nie wymaga połączenia z przewodem ochronnym PE – zwiększa bezpieczeństwo nawet w starszych instalacjach.
• Obudowa z ABS – wytrzymała i odporna mechanicznie: tworzywo ABS zapewnia sztywność, odporność na uderzenia i stabilność wymiarową przez lata eksploatacji.
• Zaciski neutralne i ochronne IP2X z zabezpieczeniem przed dotknięciem: bezpieczne podłączanie przewodów N i PE bez ryzyka przypadkowego kontaktu z częściami czynnymi.
• Wyłamywane otwory kablowe góra/dół + otwór na urządzenia 46 mm: elastyczne prowadzenie instalacji oraz możliwość montażu urządzeń sterujących w klapce.

Zgodność z Normami

Szafka spełnia wymagania normy IEC/EN 62208 dotyczącej obudów do rozdzielnic oraz jest zatwierdzona do stosowania w tablicach rozdzielczych budynków zgodnie z IEC/EN 61439-3 VDE 0660-600-3. Wymiary i osprzęt zgodne są z normą DIN 43 880. Produkt jest zgodny z dyrektywą RoHS w zakresie ograniczenia substancji niebezpiecznych.

Zastosowanie

Kompaktowa obudowa natynkowa znajduje zastosowanie w domowych i biurowych tablicach rozdzielczych, gdzie liczba modułów nie przekracza 5. Sprawdza się w instalacjach nowych oraz modernizowanych, w których wymagana jest szybka i czysta zabudowa na ścianie.

• Rozdzielnice mieszkaniowe – do zabezpieczenia obwodów oświetleniowych i gniazd wtykowych.
• Małe rozdzielnice biurowe – pod kontrolę obwodów komputerowych i klimatyzacji.
• Instalacje tymczasowe i place budowy – jako przenośna skrzynka rozdzielcza klasy ochronności 2.
• Automatyka budynkowa – obudowa dla sterowników, zasilaczy i przekaźników modułowych.

Wskazówki Montażowe

Montaż powinien być przeprowadzany wyłącznie przez osoby z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Szafkę należy mocować do ściany za pomocą uchwytów lub kołków (w zestawie nie znajdują się elementy montażowe – należy dobrać je odpowiednio do podłoża). Szyna DIN typu TH35 (hat) wykonana z ocynkowanej blachy stalowej umożliwia szybki montaż aparatury modułowej – przewody zasilające i odbiorcze prowadź przez wyłamywane otwory kablowe. Zaciski neutralny i ochronny dostępne są wewnątrz – podłącz je z odpowiednim przekrojem (zgodnie z obciążalnością prądową). Klapkę uchylną z zatrzaskiem w pozycji otwartej można plombować od spodu – zaleca się plombowanie po zakończeniu prac w celu uniemożliwienia nieautoryzowanego dostępu. Dokręcaj śruby klapki z wyczuciem – nadmierny moment obrotowy może uszkodzić tworzywo. Po zamontowaniu wszystkich urządzeń uzupełnij etykiety opisowe dołączone w zestawie.

FAQ

• Jaki jest stopień ochrony szafki? Stopień ochrony wynosi IP40 – chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz przed kapaniem wody pod kątem 0°, co jest typowe dla suchych pomieszczeń wewnętrznych.
• Z jakiego materiału wykonana jest obudowa? Obudowa jest w całości wykonana z tworzywa ABS, które charakteryzuje się wysoką wytrzymałością mechaniczną, odpornością na uderzenia oraz stabilnością wymiarową.
• Czy szafka jest przystosowana do montażu na zewnątrz? Nie. Stopień ochrony IP40 nie zapewnia odporności na wilgoć i opady, dlatego szafka nadaje się wyłącznie do montażu wewnątrz budynków w pomieszczeniach suchych.
