Szafka modułowa n/t, 1x18modułów, IP40, BC-O-1/18-ECO | 280348 Eaton

Alternatywny kod produktu: BC-O-1/18-ECO

Opis i Kluczowe Cechy

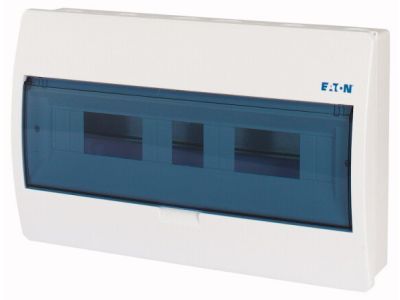

Szafka modułowa natynkowa BC-O-1/18-ECO (symbol 280348) to jednorzędowa rozdzielnica o pojemności 18 modułów, przeznaczona do montażu urządzeń łączeniowych i zabezpieczających. Dzięki stopniowi ochrony IP40 oraz klasie ochrony II (całkowita izolacja) zapewnia bezpieczną instalację w suchych pomieszczeniach budynków mieszkalnych i użytkowych. Obudowa z tworzywa ABS o głębokości 70 mm odporna na uszkodzenia mechaniczne, a szyna DIN z ocynkowanej blachy stalowej gwarantuje trwały montaż aparatury.

• IP40: Skuteczna ochrona wnętrza przed wnikaniem ciał stałych o średnicy powyżej 1 mm – minimalizuje ryzyko zwarć i uszkodzeń.
• Klasa ochrony II: Całkowicie izolowana obudowa, nie wymaga przewodu ochronnego PE – zwiększa bezpieczeństwo i upraszcza instalację.
• 18 modułów w jednym rzędzie: Kompaktowa konstrukcja pozwalająca na uporządkowanie obwodów – optymalne wykorzystanie miejsca.
• Przezroczysta klapka uchylna z zatrzaskiem: Umożliwia szybki podgląd stanu elementów bez otwierania obudowy – ułatwia obsługę i konserwację.
• Zaciski neutralne i ochronne IP2X: Zwiększają bezpieczeństwo podczas prac serwisowych dzięki osłonie przed przypadkowym dotknięciem.

Zgodność z Normami

Szafka spełnia wymagania norm IEC/EN 62208 dla obudów pustych oraz IEC/EN 61439-3 (VDE 0660-600-3) dla rozdzielnic budynkowych. Konstrukcja zgodna jest z normą wymiarową DIN 43 880, a zastosowane materiały spełniają dyrektywę RoHS. Posiada certyfikat CE.

Zastosowanie

Rozdzielnica natynkowa BC-O-1/18-ECO znajduje zastosowanie w instalacjach wymagających estetycznego i bezpiecznego montażu aparatury modułowej.

• Instalacje w budynkach mieszkalnych i biurowych – jako główna lub podrzędna rozdzielnica.
• Montaż wyłączników nadprądowych, różnicowoprądowych, styczników i przycisków – uniwersalna szyna DIN.
• Modernizacje istniejących instalacji – natynkowa forma ułatwia montaż bez konieczności kucia ścian.
• Zastosowania w obiektach użyteczności publicznej, gdzie wymagana jest podwyższona ochrona IP40.

Wskazówki Montażowe

Montaż szafki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Szafkę mocuje się na ścianie za pomocą kołków rozporowych (brak w zestawie). Wszystkie przewody należy prowadzić przez wyłamywane otwory kablowe – ich średnicę dobrać do przekroju kabli. Zaciski neutralne i ochronne dokręcać zgodnie z dokumentacją producenta. Po zakończeniu montażu sprawdzić poprawność połączeń i zaplombować dolną część obudowy.

FAQ

• Jaki stopień ochrony ma szafka? Stopień ochrony IP40 – chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm, nie jest odporna na wodę. Nadaje się do suchych pomieszczeń.
• Czy obudowa wymaga przewodu ochronnego PE? Nie, dzięki klasie ochrony II (podwójna izolacja) szafka nie potrzebuje osobnego przewodu ochronnego. Zwiększa to bezpieczeństwo i upraszcza instalację.
• Czy do szafki można zamontować dowolną aparaturę modułową? Tak, szyna DIN oraz wymiary zgodne z DIN 43 880 umożliwiają montaż standardowych urządzeń modułowych o szerokości 18 mm. Należy jednak zwrócić uwagę na całkowite obciążenie prądowe i ilość modułów (maks. 18 sztuk).
