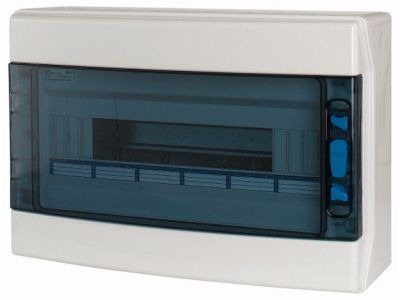

Szafka modułowa n/t, 1x18modułów, IKA, IP65, IKA-1/18-ST | 174200 Eaton

Opis i Kluczowe Cechy

Szafka modułowa natynkowa EATON z serii IKA o numerze katalogowym 174200 to zaawansowane rozwiązanie dedykowane do profesjonalnych instalacji elektrycznych. Model IKA-1/18-ST oferuje przestrzeń montażową dla 18 modułów w jednym rzędzie, co pozwala na przejrzystą organizację aparatury modułowej takiej jak wyłączniki nadprądowe, różnicowoprądowe czy ograniczniki przepięć. Kluczowym atutem urządzenia jest wysoki stopień ochrony IP65, który gwarantuje całkowitą pyłoszczelność oraz ochronę przed strugami wody z dowolnego kierunku. Konstrukcja wykonana w II klasie ochronności zapewnia dodatkowe bezpieczeństwo poprzez izolację wzmocnioną, eliminując konieczność uziemiania samej obudowy.

• Pojemność: 18 modułów w układzie 1x18 zapewnia optymalne wykorzystanie przestrzeni.
• Wytrzymałość: Wysoka odporność mechaniczna i szczelność IP65 pozwalają na pracę w wymagającym środowisku.
• Transparentne drzwi: Umożliwiają szybką inspekcję stanu aparatury bez konieczności otwierania obudowy.
• Materiał: Wysokiej jakości tworzywo sztuczne odporne na promieniowanie UV w wersji przemysłowej.

Zgodność z Normami

Rozdzielnica EATON IKA-1/18-ST została zaprojektowana i wyprodukowana zgodnie z rygorystycznymi normami europejskimi dotyczącymi obudów i rozdzielnic niskiego napięcia. Produkt spełnia wymagania normy PN-EN 62208, co potwierdza jego przydatność jako pustej obudowy do rozdzielnic i sterownic niskonapięciowych. Dzięki zachowaniu II klasy ochronności, szafka gwarantuje najwyższy poziom bezpieczeństwa użytkowania w instalacjach domowych, komercyjnych oraz przemysłowych, minimalizując ryzyko porażenia prądem przy uszkodzeniu izolacji roboczej.

Zastosowanie

Dzięki swojej uniwersalnej i wytrzymałej konstrukcji, szafka IKA-1/18-ST znajduje szerokie zastosowanie w wielu sektorach. Jest idealnym wyborem dla instalacji fotowoltaicznych (PV), gdzie wymagana jest odporność na warunki atmosferyczne. Doskonale sprawdza się w halach produkcyjnych, warsztatach, myjniach samochodowych oraz w budownictwie mieszkaniowym o podwyższonej wilgotności (piwnice, garaże). Wersja przemysłowa pozwala na montaż na zewnątrz budynków, co czyni ją niezwykle elastycznym komponentem w rękach projektanta instalacji elektrycznych.

Wskazówki Montażowe

Montaż szafki IKA-1/18-ST jest intuicyjny i przyjazny dla instalatora. Obudowa przeznaczona jest do montażu natynkowego. Podczas instalacji należy zwrócić uwagę na odpowiednie wprowadzenie przewodów przy użyciu dławnic o odpowiednim stopniu IP, aby zachować deklarowaną szczelność IP65. Wewnątrz obudowy znajduje się standardowa szyna DIN (TH-35), która umożliwia błyskawiczny zatrzaskowy montaż aparatury. Należy pamiętać o zachowaniu odpowiednich odstępów izolacyjnych oraz stosowaniu zalecanych momentów dokręcania zacisków aparatury modułowej, zgodnie ze specyfikacją producenta osprzętu, co zapobiega przegrzewaniu się styków.

FAQ

• Czy szafka nadaje się do montażu na zewnątrz? Tak, seria IKA w wersji przemysłowej jest przystosowana do pracy w warunkach zewnętrznych dzięki odporności na czynniki atmosferyczne.
• Jaki jest stopień ochrony tej rozdzielnicy? Produkt posiada stopień ochrony IP65, co oznacza pełną ochronę przed pyłem i silnymi strugami wody.
• Ile modułów można zamontować w tym modelu? Model IKA-1/18-ST posiada jeden rząd, który mieści do 18 standardowych modułów o szerokości 18mm każdy.
• Czy obudowa wymaga uziemienia? Nie, szafka wykonana jest w II klasie ochronności, co oznacza zastosowanie izolacji wzmocnionej.
