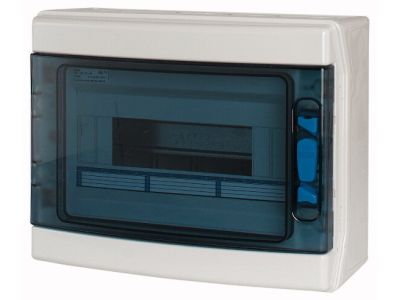

Szafka modułowa n/t, 1x12modułów, IKA-UV, IP65, IKA-1/12-ST-UV | 174190 Eaton

Opis i Kluczowe Cechy

Szafka modułowa natynkowa EATON z serii IKA-UV, model IKA-1/12-ST-UV, to zaawansowane rozwiązanie zaprojektowane z myślą o najbardziej wymagających instalacjach elektrycznych. Produkt charakteryzuje się wysokim stopniem ochrony IP65, co gwarantuje całkowitą pyłoszczelność oraz ochronę przed strugami wody z dowolnego kierunku. Wykonanie w wersji przemysłowej z materiałów odpornych na promieniowanie UV pozwala na bezpieczny montaż jednostki na zewnątrz budynków, bez ryzyka degradacji tworzywa czy utraty właściwości mechanicznych pod wpływem słońca.

• Pojemność: 1 rząd mieszczący do 12 modułów aparatury modułowej, co zapewnia optymalną przestrzeń dla zabezpieczeń nadprądowych, różnicowoprądowych czy sterowników.
• Klasa ochronności II: Zapewnia najwyższy poziom bezpieczeństwa użytkowania poprzez zastosowanie izolacji wzmocnionej, eliminując konieczność uziemiania samej obudowy.
• Wytrzymałość: Konstrukcja oparta na wysokiej jakości poliwęglanie odpornym na uderzenia oraz czynniki atmosferyczne.
• Transparentne drzwi: Pozwalają na szybką inspekcję stanu aparatury bez konieczności otwierania obudowy, co jest kluczowe w utrzymaniu ciągłości ruchu.

Zgodność z Normami

Obudowa EATON IKA-1/12-ST-UV została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jej niezawodność w sektorze B2B. Spełnia wymagania normy IEC/EN 62208, która definiuje standardy dla pustych obudów do rozdzielnic i sterownic niskonapięciowych. Dzięki certyfikacji na stopień ochrony IP65 oraz odporności na promieniowanie UV, produkt jest dopuszczony do stosowania w trudnych warunkach środowiskowych, gdzie występuje wysoka wilgotność oraz ekspozycja na światło słoneczne.

Zastosowanie

Szafka IKA-1/12-ST-UV znajduje szerokie zastosowanie w sektorze przemysłowym, komercyjnym oraz w nowoczesnym budownictwie mieszkaniowym. Jest idealnym wyborem dla:

• Instalacji fotowoltaicznych (PV) montowanych na zewnątrz budynków, gdzie wymagana jest odporność na UV.
• Systemów automatyki przemysłowej pracujących w zapylonych halach produkcyjnych.
• Rozdzielnic sterowniczych w myjniach samochodowych, warsztatach oraz obiektach rolniczych.
• Zewnętrznych punktów rozdziału energii w infrastrukturze miejskiej i oświetleniowej.

Wskazówki Montażowe

Montaż szafki powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Obudowa jest przystosowana do montażu natynkowego. Wewnątrz znajduje się standardowa szyna montażowa DIN (TS-35), która umożliwia błyskawiczne zatrzaśnięcie aparatury modułowej. Podczas wprowadzania przewodów zaleca się stosowanie odpowiednich dławnic kablowych o stopniu ochrony nie niższym niż IP65, aby zachować szczelność całej obudowy. Należy zwrócić uwagę na odpowiednie dokręcenie wkrętów mocujących pokrywę, aby zapewnić równomierny docisk uszczelki.

FAQ

• Czy szafka może być montowana bezpośrednio na elewacji budynku? Tak, dzięki specjalnemu wykonaniu IKA-UV, materiał jest zabezpieczony przed kruszeniem i odbarwianiem pod wpływem słońca, co czyni ją idealną do montażu zewnętrznego.
• Jaka jest maksymalna liczba modułów? Szafka posiada jeden rząd, który mieści dokładnie 12 standardowych modułów o szerokości 18 mm każdy.
• Czy w zestawie znajdują się zaciski N i PE? Standardowe wykonanie serii IKA zazwyczaj przewiduje miejsce na listwy zaciskowe, jednak należy zweryfikować kompletację konkretnego wariantu SKU 174190 w dokumentacji technicznej producenta.
