Szafka modułowa n/t, 1x12modułów, IKA, IP65, IKA-1/12-ST | 174197 Eaton

Opis i Kluczowe Cechy

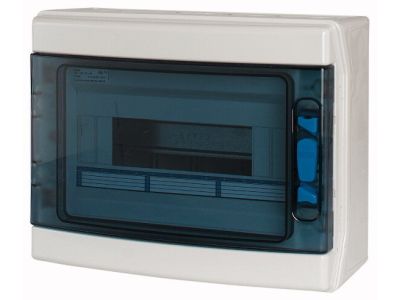

Rozdzielnica modułowa natynkowa EATON z serii IKA, model IKA-1/12-ST (SKU: 174197), to zaawansowane rozwiązanie dedykowane do montażu w wymagających środowiskach przemysłowych i budynkowych. Urządzenie charakteryzuje się wysokim stopniem ochrony IP65, co gwarantuje pełną pyłoszczelność oraz ochronę przed strugami wody z dowolnego kierunku. Kluczowym elementem konstrukcyjnym jest uszczelka piankowana na miejscu, nakładana precyzyjną metodą CNC, co zapewnia długotrwałą szczelność i odporność na starzenie.

• Pojemność i konstrukcja: Szafka oferuje miejsce na 12 modułów w układzie jednorzędowym, co pozwala na przejrzystą organizację aparatury modułowej.
• Materiały najwyższej jakości: Obudowa została wykonana z wytrzymałego tworzywa ABS w kolorze RAL7035, natomiast przezroczyste drzwi z poliwęglanu (PC) zapewniają doskonałą widoczność stanu aparatury przy zachowaniu wysokiej odporności mechanicznej.
• Elastyczność montażu: Szyna DIN wykonana z ocynkowanej blachy stalowej posiada funkcję regulacji wysokości w dwóch pozycjach, co umożliwia montaż aparatury o głębokości 70 mm lub 85 mm zgodnie z normą DIN 43 880.
• Bezpieczeństwo elektryczne: Produkt jest przystosowany do pracy przy napięciu znamionowym AC 1000 V oraz DC 1500 V. W zestawie znajdują się zaciski przewodu neutralnego (N) i ochronnego (PE) z zabezpieczeniem przed dotknięciem palcem o stopniu IP2X.

Zgodność z Normami

Rozdzielnica IKA-1/12-ST została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami międzynarodowymi, co czyni ją bezpiecznym wyborem dla profesjonalnych instalacji:

• IEC/EN 62208: Norma dotycząca pustych obudów do rozdzielnic i sterownic niskonapięciowych.
• IEC/EN 61439-3 (VDE 0660-600-3): Zatwierdzenie do stosowania w rozdzielnicach budynkowych obsługiwanych przez osoby niewykwalifikowane.
• Zgodność z RoHS: Produkt wolny od substancji niebezpiecznych, przyjazny dla środowiska.
• Norma wymiarowa DIN 43 880: Pełna kompatybilność z aparaturą modułową różnych producentów.

Zastosowanie

Dzięki swojej wytrzymałej konstrukcji i wysokiej szczelności, szafka IKA-1/12-ST znajduje szerokie zastosowanie w:

• Pomieszczeniach wilgotnych: Piwnice, garaże, pralnie oraz hale produkcyjne o podwyższonej wilgotności.
• Instalacjach zewnętrznych: Pod zadaszeniem, gdzie wymagana jest ochrona przed pyłem i bryzgami wody.
• Budownictwie przemysłowym: Jako lokalne punkty rozdziału energii lub sterowania maszynami.
• Systemach fotowoltaicznych (PV): Dzięki wysokiemu napięciu izolacji DC 1500 V idealnie nadaje się do montażu zabezpieczeń po stronie prądu stałego.

Wskazówki Montażowe

Instalacja rozdzielnicy została zoptymalizowana pod kątem oszczędności czasu instalatora:

• Wprowadzanie przewodów: Obudowa posiada metryczne wytłoczenia z punktem centrującym u góry i u dołu, co ułatwia precyzyjne wykonanie otworów pod dławnice.
• Łączenie obudów: Boczne wyłamywane otwory pozwalają na łatwe łączenie kilku szafek obok siebie w celu rozbudowy systemu.
• Konfiguracja drzwi: Drzwi zlicowane z frontem mogą być montowane jako lewo- lub prawostronne. Zmiana kierunku otwierania jest możliwa na miejscu bez konieczności demontażu górnej części obudowy.
• Bezpośredni montaż: Specjalne otwory w podstawie pozwalają na szybki montaż bezpośrednio na ścianie.
• Zabezpieczenia: Górna część obudowy wyposażona jest w plombowane zapięcia szybkiego zwalniania. Istnieje możliwość doposażenia drzwi w zamek (LOCK-KIT-IKA).

FAQ

• Czy rozdzielnica zawiera listwy zaciskowe? Tak, produkt jest dostarczany z zaciskami N i PE w standardzie IP2X.
• Czy w szafce zmieszczą się wyłączniki nadprądowe o większej głębokości? Tak, dzięki regulowanej szynie DIN można montować aparaturę o głębokości do 85 mm.
• Czy drzwi można zablokować przed osobami niepowołanymi? Tak, drzwi posiadają możliwość plombowania, a opcjonalnie można zainstalować dedykowany zestaw zamka LOCK-KIT-IKA.
• Z jakiego materiału wykonana jest uszczelka? Jest to wysokiej jakości uszczelka poliuretanowa wylewana metodą CNC, co zapewnia jej idealne dopasowanie i szczelność IP65.
