Szafka modułowa n/t 1x12modułów, drzwi białe, IP40, BC-O-1/12-TW-ECO | 281691 Eaton

Alternatywny kod produktu: BC-O-1/12-TW-ECO

Opis i Kluczowe Cechy

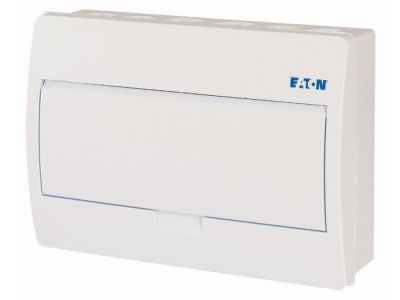

Szafka modułowa natynkowa BC-O-1/12-TW-ECO (symbol 281691) to kompaktowa obudowa rozdzielcza wykonana z ABS, przeznaczona do montażu urządzeń łączeniowych i zabezpieczających w instalacjach budynkowych. Dzięki 12 modułom w jednym rzędzie i głębokości montażu 70 mm zapewnia wystarczającą przestrzeń dla standardowej aparatury modułowej. Stopień ochrony IP40 gwarantuje ochronę przed wnikaniem ciał stałych o średnicy powyżej 1 mm, a klasa ochrony 2 (całkowicie izolowana) zwiększa bezpieczeństwo użytkowania bez konieczności łączenia z przewodem ochronnym.

• 12 modułów, 1 rząd: Kompaktowa zabudowa pozwala na efektywne rozmieszczenie aparatury w jednej linii, co ułatwia okablowanie i oszczędza miejsce na ścianie.
• Stopień ochrony IP40: Chroni wnętrze szafki przed pyłem i ciałami stałymi o średnicy powyżej 1 mm, odpowiedni do suchych pomieszczeń wewnętrznych.
• Klasa ochrony 2: Podwójna izolacja zapewnia bezpieczeństwo użytkowania nawet w przypadku braku przewodu ochronnego (PE) w instalacji.
• Obudowa z ABS: Tworzywo ABS jest odporne na uderzenia i długotrwałe działanie warunków środowiskowych w pomieszczeniach, co wydłuża żywotność rozdzielnicy.
• Wyłamywane otwory kablowe (góra/dół) i otwór na urządzenia 46 mm: Elastyczne wprowadzanie przewodów oraz możliwość montażu wyłącznika głównego lub listwy zaciskowej bez dodatkowej obróbki.
• Zaciski neutralne i ochronne IP2X z osłonami przeciwdotykowymi: Bezpieczne przyłączanie przewodów PEN/PE i N, z zabezpieczeniem przed przypadkowym dotknięciem części pod napięciem.
• Biała klapka uchylna z zatrzaskiem w pozycji otwartej: Ułatwia dostęp podczas prac serwisowych i jednocześnie estetycznie maskuje zabudowane urządzenia.
• Szyna DIN typu hat z ocynkowanej blachy stalowej: Stabilne mocowanie aparatury modułowej zgodne z normą DIN 43 880.

Zgodność z Normami

Szafka spełnia wymagania norm IEC/EN 62208 (obudowy pustaków rozdzielnic) oraz IEC/EN 61439-3 VDE 0660-600-3 (tablice rozdzielcze budynków). Produkt jest zgodny z normą wymiarową DIN 43 880 dla aparatury modułowej oraz posiada certyfikat zgodności z dyrektywą RoHS.

Zastosowanie

Kompaktowa szafka natynkowa BC-O-1/12-TW-ECO przeznaczona jest do zabudowy aparaturą modułową w budynkach mieszkalnych, biurowych i usługowych, gdzie wymagana jest estetyczna i bezpieczna obudowa naścienna.

• Montaż wyłączników nadprądowych, różnicowoprądowych i przepięciowych w domowych tablicach rozdzielczych.
• Instalacja styczników, przekaźników i sterowników w systemach automatyki budynkowej (oświetlenie, ogrzewanie, wentylacja).
• Zabudowa aparatury zasilającej i sterującej w małych obiektach handlowych i biurach.
• Jako węzeł odgałęźny dla obwodów gniazd wtykowych i oświetleniowych przy ograniczonej liczbie modułów.

Wskazówki Montażowe

Montaż szafki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Obudowę mocuj do ściany za pomocą kołków rozporowych poprzez otwory montażowe w podstawie (uchwyty dostarczone). Aparaturę modułową zatrzaskuj na szynie DIN typu hat. Przekroje przewodów dobieraj zgodnie z obciążalnością prądową i zabezpieczeniami. Zaciski neutralne i ochronne dokręcaj momentem podanym w dokumentacji producenta. Po zakończeniu montażu zamknij klapkę i sprawdź działanie zatrzasku.

FAQ

• Czy szafka ma fabrycznie zamontowaną szynę DIN? Tak, w podstawie znajduje się szyna DIN typu hat wykonana z ocynkowanej blachy stalowej, gotowa do montażu aparatury modułowej 18 mm.
• Jaki jest stopień ochrony szafki? Obudowa spełnia wymagania IP40, co oznacza ochronę przed ciałami stałymi powyżej 1 mm – odpowiednia do suchych wnętrz budynków.
• Czy obudowa jest całkowicie izolowana? Tak, klasa ochrony 2 oznacza podwójną izolację – szafka nie wymaga dodatkowego przewodu ochronnego (PE). Stosuj ją w obwodach bez przewodu ochronnego.
• Czy drzwiczki można plombować? Tak, góra obudowy wyposażona jest w plombowany spód, a zamek śrubowy umożliwia zabezpieczenie przed dostępem osób nieupoważnionych.
