Szafka modułowa IKA - UV IKA-1/18-ST-UV | 174193 Eaton

Alternatywny kod produktu: IKA-1/18-ST-UV

Opis i Kluczowe Cechy

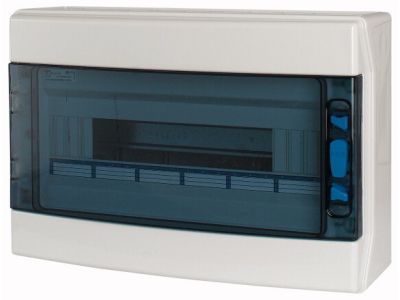

Szafka modułowa IKA UV IKA-1/18-ST-UV (symbol 174193) to obudowa z poliwęglanu o stopniu ochrony IP65, przeznaczona do montażu urządzeń przełączających i zabezpieczających w pomieszczeniach wilgotnych oraz na zewnątrz. Oferuje 18 modułów rozszerzeń w jednym rzędzie, co pozwala na kompaktową i elastyczną konfigurację. Dzięki odporności na promieniowanie UV zgodnie z PN-EN 62208 i DIN EN ISO 4892-2 zapewnia długą żywotność nawet przy bezpośrednim nasłonecznieniu. Szafka wytrzymuje napięcie AC 1000 V i DC 1500 V, co czyni ją odpowiednią do zastosowań przemysłowych.

• Stopień ochrony IP65: Pełna ochrona przed pyłem i strugami wody – gwarantuje niezawodną pracę w trudnych warunkach, takich jak hale produkcyjne, myjnie czy instalacje zewnętrzne.
• Odporność na promieniowanie UV: Obudowa z poliwęglanu testowana zgodnie z PN-EN 62208 i DIN EN ISO 4892-2 – nie żółknie i nie traci wytrzymałości pod wpływem słońca, co jest kluczowe przy montażu na elewacjach lub w strefach nasłonecznionych.
• 18 modułów w 1 rzędzie: Szerokość zgodna z DIN 43880 z głębokością montażu 70 mm lub 85 mm – umożliwia instalację standardowej aparatury modułowej w kompaktowej obudowie.
• Wysokie napięcie znamionowe AC 1000 V / DC 1500 V: Zapewnia bezpieczną izolację w instalacjach przemysłowych i fotowoltaicznych, gdzie występują podwyższone napięcia stałe.
• Regulowana szyna DIN i zaciski N/PE IP2X: Szyna DIN z ocynkowanej blachy stalowej z możliwością regulacji wysokości w 2 pozycjach ułatwia montaż, a zaciski z zabezpieczeniem przed dotknięciem zwiększają bezpieczeństwo użytkowania.

Zgodność z Normami

Szafka IKA UV spełnia wymagania norm IEC/EN 62208 (obudowy do rozdzielnic), IEC/EN 61439-3 VDE 0660-600-3 (rozdzielnice budynkowe), normy wymiarowej DIN 43880 oraz jest odporna na promieniowanie UV zgodnie z PN-EN 62208 i DIN EN ISO 4892-2. Posiada certyfikację CE oraz jest zgodna z dyrektywą RoHS.

Zastosowanie

Dzięki wysokiej szczelności, odporności na UV i dużemu napięciu znamionowemu, szafka IKA-1/18-ST-UV znajduje zastosowanie w wymagających instalacjach:

• Sterowanie i zabezpieczanie obwodów w pomieszczeniach wilgotnych (pralnie, myjnie, baseny, tunele myjni samochodowych).
• Instalacje zewnętrzne – oświetlenie elewacji, reklamy, stacje ładowania pojazdów elektrycznych, systemy fotowoltaiczne (DC 1500 V).
• Przemysłowe rozdzielnice pomocnicze w halach produkcyjnych, gdzie wymagana jest odporność na kurz i wodę.
• Łączenie dwóch lub więcej obudów obok siebie za pomocą bocznych wytłoczeń – rozbudowa systemu bez konieczności stosowania dodatkowych przepustów.

Wskazówki Montażowe

Montaż szafki może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Obudowę montuje się bezpośrednio na ścianie za pomocą otworów montażowych. Wewnątrz znajduje się szyna DIN TH35 (regulowana na wysokość), na której instaluje się aparaturę modułową. Zaciski przewodu neutralnego i ochronnego są typu IP2X – należy stosować przewody o odpowiednim przekroju, dobranym do prądu obciążenia. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Do łączenia obudów obok siebie wykorzystaj boczne wytłoczenia i elementy połączeniowe. Drzwi przezroczyste można zamknąć na zamek LOCK-KIT-IKA (akcesorium) lub zaplombować.

FAQ

• Czy szafka IKA-1/18-ST-UV nadaje się do montażu na zewnątrz? Tak, dzięki stopniowi ochrony IP65 i odporności na promieniowanie UV (zgodnie z PN-EN 62208 i DIN EN ISO 4892-2) jest przystosowana do pracy w warunkach zewnętrznych, bez ryzyka degradacji materiału pod wpływem słońca.
• Jaki jest stopień ochrony zacisków N i PE? Zaciski przewodu neutralnego i ochronnego mają stopień ochrony IP2X, co oznacza ochronę przed dotknięciem palcami – zwiększa to bezpieczeństwo podczas użytkowania i konserwacji.
• Czy można łączyć dwie szafki obok siebie? Tak, obudowa posiada boczne wytłoczenia przeznaczone do elementów połączeniowych, umożliwiające łączenie dwóch lub więcej obudów w zestaw bez konieczności wykonywania dodatkowych otworów.
