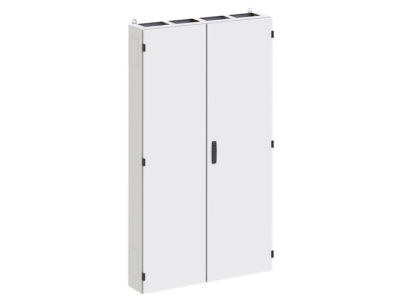

Szafa stojąca TwinLine-W II kl. izol. IP55, TwinLine, TW512S | 2CPX010200R9999 ABB

Przejdź na koniec galerii

Przejdź na początek galerii

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

ABB

Producent

ABB

Kod

1247263

EAN

4011617102007

Kod Producenta

2CPX010200R9999

Szafa stojąca TwinLine-W II kl. izol. IP55, TwinLine, TW512S

Informacja o Produkcie

Alternatywny kod produktu: 2CPX010200R9999

Opis i Kluczowe Cechy

Szafa stojąca TwinLine-W II kl. izol. IP55 (symbol 2CPX010200R9999) to modułowa obudowa o szerokości 500 mm, zaprojektowana do zastosowań wewnętrznych. Wyposażona w perforacje boczne (2 na ściankę) z możliwością wybicia dla montażu zestawów łączących (TZ609/TZ626) lub przepustów TZ. Stopień ochrony IP55 gwarantuje odporność na pył i strumienie wody z dowolnej strony, a klasa izolacji II eliminuje konieczność uziemienia obudowy. Wytrzymałość mechaniczna IK08 (IK07 w okolicach perforacji) zapewnia odporność na uderzenia.

Stopień ochrony IP55: Zapewnia ochronę przed pyłem i strumieniami wody z dowolnego kierunku – idealne do środowisk wymagających wysokiej szczelności.
Klasa izolacji II: Eliminuje konieczność uziemienia obudowy, upraszczając montaż i zwiększając bezpieczeństwo instalacji.
Perforacje boczne z możliwością wybicia: Umożliwiają łatwe tworzenie zestawów modułowych pionowych/poziomych poprzez zestawy łączące TZ609/TZ626 lub przepusty TZ.
Wytrzymałość mechaniczna IK08 (IK07 przy perforacjach): Odporność na uderzenia i uszkodzenia mechaniczne, co wydłuża żywotność szafy.
Kompatybilność z systemem CombiLine: Pozwala na zachowanie stopnia ochrony IP30 nawet w konfiguracjach bez drzwi, zapewniając elastyczność w zabudowie.

Zgodność z Normami

Szafa spełnia wymagania norm europejskich dotyczących stopni ochrony (IP55), klasy izolacji (II) oraz odporności mechanicznej (IK08/IK07). Posiada deklarację zgodności CE. Zaprojektowana zgodnie z dyrektywami dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Szafa stojąca TwinLine-W II kl. izol. IP55 znajduje zastosowanie w instalacjach elektrycznych i przemysłowych, gdzie wymagana jest wysoka ochrona przed czynnikami zewnętrznymi oraz elastyczność w zabudowie.

Pomieszczenia techniczne i serwerownie – ochrona aparatury przed kurzem i wilgocią.
Instalacje przemysłowe – montaż aparatury w warunkach wymagających wysokiej szczelności (np. hale produkcyjne).
Obudowy modułowe do zabudowy systemu CombiLine – elastyczne konfiguracje z zachowaniem IP30.
Miejsca o podwyższonym ryzyku uszkodzeń mechanicznych – dzięki wysokiej wytrzymałości IK08.

Wskazówki Montażowe

Montaż szafy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Obudowa dostarczana jest z zestawem do montażu ściennego, natomiast cokół należy zamówić oddzielnie. Przed rozpoczęciem prac upewnić się, że powierzchnia montażowa jest stabilna i odpowiednio przygotowana. Perforacje boczne umożliwiają tworzenie zestawów modułowych – po wybiciu otworów należy użyć odpowiednich zestawów łączących (TZ609/TZ626) lub przepustów TZ. Klasa izolacji II wymaga zastosowania izolowanych elementów montażowych. Po zakończeniu montażu sprawdzić szczelność i stabilność konstrukcji.

FAQ

Czy szafa wymaga uziemienia? Nie – dzięki klasie izolacji II nie jest wymagane uziemienie obudowy, co upraszcza montaż i zwiększa bezpieczeństwo.
Jakie zestawy łączące są kompatybilne z perforacjami bocznymi? Można stosować zestawy TZ609 (I kl. izolacji) lub TZ626 (II kl. izolacji) oraz przepusty TZ do tworzenia konfiguracji modułowych.
Czy szafa jest kompatybilna z systemem CombiLine? Tak – system CombiLine umożliwia zabudowę szafy z zachowaniem stopnia ochrony IP30 nawet w konfiguracjach bez drzwi.
