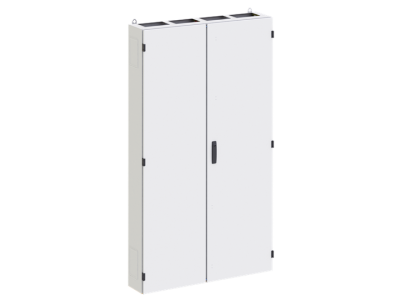

Szafa stojąca TwinLine-W II kl. izol. IP55, TwinLine, TW412S | 2CPX010199R9999 ABB

Alternatywny kod produktu: 2CPX010199R9999

Opis i Kluczowe Cechy

Szafa stojąca TwinLine-W II (symbol 2CPX010199R9999) klasy izolacji II to obudowa o stopniu ochrony IP55, przeznaczona do wnętrzowych aplikacji przemysłowych. Wyposażona w perforacje boczne (2 na ściankę) oraz u góry i na dole płyty dolnej, co umożliwia naturalną wentylację i elastyczne prowadzenie kabli. Rodzina TwinLine wyróżnia się wytrzymałością mechaniczną IK08 (IK07 w okolicach perforacji), co zapewnia odporność na uderzenia i uszkodzenia podczas eksploatacji. W zestawie dostarczany jest zestaw do montażu ściennego, co ułatwia instalację.

• Stopień ochrony IP55: Odporność na pył i strumienie wody z dowolnego kierunku – idealna do środowisk wilgotnych i zakurzonych.
• Klasa izolacji II: Podwyższone bezpieczeństwo użytkowania – izolacja podwójna lub wzmocniona, redukująca ryzyko porażenia prądem.
• Perforacje wentylacyjne: Umożliwiają cyrkulację powietrza, zapobiegając przegrzewaniu się wyposażenia wewnętrznego.
• Wytrzymałość mechaniczna IK08: Odporność na uderzenia (5 J) oraz IK07 w okolicach perforacji – trwałość w trudnych warunkach.
• Zestaw montażu ściennego w standardzie: Szybki i stabilny montaż bez konieczności dodatkowych zakupów.

Zgodność z Normami

Szafa spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego, w tym dyrektyw niskonapięciowych i kompatybilności elektromagnetycznej. Posiada deklarację zgodności CE oraz certyfikację zgodnie z normami IEC 62208 i EN 62208. Stopień ochrony IP55 oraz klasa izolacji II zostały potwierdzone w badaniach laboratoryjnych.

Zastosowanie

Szafa TwinLine-W II IP55 znajduje szerokie zastosowanie w instalacjach wymagających wysokiego stopnia ochrony przed czynnikami zewnętrznymi i mechanicznymi.

• Rozdzielnice elektryczne w zakładach przemysłowych – ochrona aparatury przed pyłem, wilgocią i uszkodzeniami mechanicznymi.
• Instalacje w wilgotnych pomieszczeniach (np. oczyszczalnie ścieków, chłodnie, hale produkcyjne z dużą wilgotnością).
• Obudowy dla sterowników PLC, zasilaczy i innych urządzeń automatyki przemysłowej.
• Aplikacje wymagające wentylacji naturalnej przy zachowaniu stopnia ochrony IP55.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Szafę należy zamontować na stabilnym podłożu, z uwzględnieniem nośności i wytrzymałości mechanicznej IK08. Perforacje wentylacyjne nie powinny być zasłaniane, aby zapewnić swobodny przepływ powietrza. Przepusty kablowe należy stosować zgodnie z dokumentacją techniczną, dobierając odpowiednie modele TZ609 (I klasa izolacji) lub TZ626 (II klasa izolacji). Zaleca się stosowanie cokołu dla lepszej ochrony przed wilgocią wniesioną z podłoża.

FAQ

• Czy szafa TwinLine-W II może być stosowana na zewnątrz? Stopień ochrony IP55 zapewnia odporność na pył i wodę, jednak nie jest przeznaczona do długotrwałej ekspozycji na warunki atmosferyczne bez dodatkowej ochrony (np. daszka). Dla aplikacji zewnętrznych zalecane jest rozważenie specjalistycznych obudów.
• Jaki jest maksymalny ciężar wyposażenia, które można zamontować w szafie? Dokładna nośność nie została określona w danych produktu. Należy skonsultować się z dokumentacją techniczną producenta przed montażem cięższych elementów.
• Czy szafa posiada drzwi? Obudowa jest pusta i może być wyposażona w drzwi systemu CombiLine (dodatkowo zamawiane), które zapewniają stopień ochrony IP30 nawet w konfiguracjach bez pełnej zabudowy.
