Szafa stojąca TwinLine-W II kl. izol. IP55, TwinLine, TW312S | 2CPX010198R9999 ABB

Alternatywny kod produktu: 2CPX010198R9999

Opis i Kluczowe Cechy

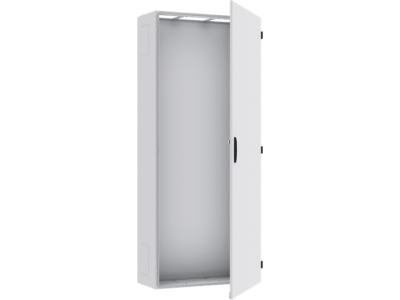

Szafa stojąca TwinLine-W II klasy izolacji (symbol 2CPX010198R9999) to modułowa obudowa o stopniu ochrony IP55, przeznaczona do instalacji wewnętrznych. Wyposażona w perforacje boczne (2 na ściankę), u góry i na dole, umożliwiające wentylację i prowadzenie kabli. Zestaw montażu ściennego jest w zestawie, natomiast cokół dostępny jest dodatkowo. Obudowa charakteryzuje się wysoką wytrzymałością mechaniczną IK08 (IK07 w okolicach perforacji), co zapewnia odporność na uderzenia i uszkodzenia podczas montażu.

• Stopień ochrony IP55: Ochrona przed pyłem i strumieniem wody z dowolnej strony – idealna do zastosowań w pomieszczeniach wilgotnych lub narażonych na zachlapania.
• Perforacje boczne, u góry i na dole: Ułatwiają wentylację wnętrza szafy oraz prowadzenie kabli, jednocześnie pozwalając na łączenie obudów w systemie pionowym za pomocą zestawu TZ626 (dla II klasy izolacji) lub przepustów TZ.
• Stopień IK08 (IK07 przy perforacjach): Wysoka odporność na uderzenia mechaniczne – zapewnia trwałość konstrukcji nawet w trudnych warunkach instalacyjnych.
• Zestaw montażu ściennego w zestawie: Umożliwia szybki i stabilny montaż szafy na ścianie, bez konieczności dodatkowych zakupów.
• Możliwość zabudowy systemem CombiLine: Gwarantuje stopień ochrony IP30 nawet w konfiguracjach bez drzwi, zwiększając elastyczność aranżacji wnętrza szafy.

Zgodność z Normami

Szafa TwinLine-W II klasy izolacji spełnia wymagania normy PN-EN 62208 dotyczącej pustych obudów elektrycznych oraz posiada deklarację zgodności CE. Stopień ochrony IP55 potwierdzony jest zgodnie z normami PN-EN 60529. Wytrzymałość mechaniczna IK08 odpowiada normie PN-EN 50102.

Zastosowanie

Szafa stojąca TwinLine-W II klasy izolacji przeznaczona jest do instalacji elektrycznych i automatyki przemysłowej, gdzie wymagana jest ochrona przed pyłem i wilgocią.

• Instalacje sterowania i automatyki w halach produkcyjnych i warsztatach.
• Rozdzielnice elektryczne w budynkach użyteczności publicznej i przemysłowych.
• Szafy do montażu aparatury modułowej w systemie CombiLine.
• Przestrzenie, gdzie wymagany jest wysoki stopień ochrony IP55, ale istnieje konieczność wentylacji (np. poprzez perforacje boczne).

Wskazówki Montażowe

Montaż szafy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną. Należy upewnić się, że podłoże jest stabilne i wyrównane. Szafę montować na zestawie montażu ściennego (w zestawie) lub na cokole (dodatkowo domawianym). Podczas montażu drzwi szafy należy zachować ostrożność, aby nie uszkodzić uszczelek i mechanizmu otwierania. W przypadku łączenia kilku szaf w system pionowy należy użyć zestawu TZ626 (dla II klasy izolacji) i postępować zgodnie z instrukcją producenta. Po zakończeniu montażu sprawdzić szczelność obudowy i poprawność działania drzwi.

FAQ

• Czy szafa TwinLine-W II klasy izolacji może być montowana na zewnątrz? Nie – stopień ochrony IP55 zapewnia ochronę przed pyłem i strumieniem wody, ale nie jest przeznaczona do bezpośredniego narażenia na warunki atmosferyczne (np. deszcz, śnieg, promieniowanie UV).
• Jaki jest maksymalny ciężar aparatury, którą można zamontować w szafie? Maksymalne obciążenie nie zostało określone w dostępnych danych. Zaleca się przestrzegać wytycznych producenta systemu CombiLine oraz dokumentacji technicznej szafy.
• Czy szafa posiada drzwi? Tak, szafa dostarczana jest z drzwiami, które zapewniają stopień ochrony IP55 w stanie zamkniętym. Możliwe jest również stosowanie konfiguracji bez drzwi, co obniża stopień ochrony do IP30 (z systemem CombiLine).
