Szafa stojąca TwinLine-W II kl. izol. IP55, TwinLine, TW112S | 2CPX010196R9999 ABB

Alternatywny kod produktu: 2CPX010196R9999

Opis i Kluczowe Cechy

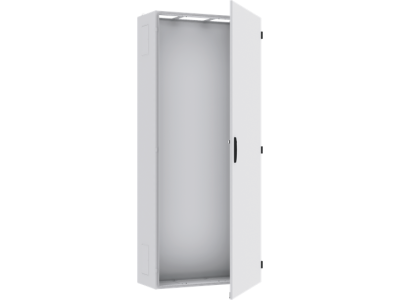

Szafa stojąca TwinLine-W II klasy izolacji IP55 (symbol 2CPX010196R9999) to modułowa obudowa przeznaczona do zabudowy aparatury elektrycznej i elektronicznej w aplikacjach wewnątrz pomieszczeń. Wyposażona w boczne perforacje (2 na ściankę) oraz perforacje na górnej i dolnej płycie, co umożliwia elastyczne prowadzenie okablowania. Charakteryzuje się stopniem ochrony IP55 i odpornością mechaniczną IK08 (IK07 w okolicach perforacji), zapewniając ochronę przed kurzem i strumieniem wody. W zestawie dostarczany jest kompletny zestaw montażu ściennego.

• Stopień ochrony IP55: Ochrona przed pyłem i strumieniem wody z dowolnego kierunku – idealna do surowych warunków środowiskowych w halach produkcyjnych, warsztatach lub magazynach.
• Perforacje boczne i na płycie górnej/dolnej: Umożliwiają precyzyjne wprowadzanie okablowania oraz montaż przepustów kablowych (np. TZ609 dla I klasy izolacji, TZ626 dla II klasy) bez naruszania szczelności obudowy.
• Stopień odporności mechanicznej IK08: Wysoka odporność na uderzenia mechaniczne – zabezpiecza wrażliwą aparaturę wewnątrz szafy przed uszkodzeniami.
• Zestaw montażu ściennego w zestawie: Umożliwia szybki i stabilny montaż szafy na ścianie, bez konieczności dodatkowych zakupów.
• Modułowa konstrukcja: Możliwość tworzenia konfiguracji z systemem CombiLine, zachowując stopień ochrony IP30 nawet przy braku drzwi – elastyczność w zabudowie aparatury.

Zgodność z Normami

Szafa spełnia wymagania norm europejskich dotyczących stopnia ochrony IP55 i odporności mechanicznej IK08. Posiada deklarację zgodności CE oraz spełnia wymogi dyrektyw unijnych w zakresie bezpieczeństwa elektrycznego. Projektowana zgodnie z normami IEC 62208 i VDE 0660.

Zastosowanie

Szafa stojąca TwinLine-W II klasy izolacji IP55 przeznaczona jest do aplikacji wewnętrznych, gdzie wymagana jest wysoka ochrona przed zapyleniem i wilgocią. Doskonale sprawdza się w miejscach o podwyższonym ryzyku uszkodzeń mechanicznych.

• Hale produkcyjne i warsztaty – ochrona sterowników, przekaźników i innych urządzeń elektrycznych.
• Magazyny i pomieszczenia gospodarcze – zabezpieczenie aparatury przed kurzem i ewentualnymi zachlapaniami.
• Instalacje przemysłowe – miejsce na aparaturę pomiarową, sterującą lub zasilającą w trudnych warunkach środowiskowych.
• Systemy CombiLine – elastyczne zabudowy aparatury z zachowaniem IP30 nawet w konfiguracjach bez drzwi.

Wskazówki Montażowe

Montaż szafy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną. Szafę należy zamontować na stabilnym podłożu, zabezpieczając ją przed przesunięciem. Perforacje boczne i górne/dolne umożliwiają wprowadzanie okablowania – po wybiciu należy zainstalować odpowiednie przepusty kablowe (np. TZ609/TZ626) i dokręcić je zgodnie z zalecanym momentem. Zestaw montażu ściennego ułatwia stabilne mocowanie. Przed uruchomieniem należy sprawdzić szczelność wszystkich połączeń i stopień ochrony IP55.

FAQ

• Czy szafa TwinLine-W II klasy izolacji IP55 nadaje się do montażu na zewnątrz? Produkt przeznaczony jest do stosowania wewnątrz pomieszczeń. Stopień ochrony IP55 nie zapewnia pełnej ochrony przed intensywnymi opadami deszczu lub bezpośrednim strumieniem wody.
• Jakie klasy izolacji można w niej zabudować? Szafa jest przeznaczona do zabudowy aparatury o I klasie izolacji. Do montażu aparatury II klasy izolacji konieczne jest użycie odpowiednich zestawów (np. TZ626) zapewniających zachowanie IP55.
• Czy w zestawie dostarczany jest cokół? Zestaw dostawy nie obejmuje cokołu – jest on dostępny jako element dodatkowy do zamówienia. Cokół pozwala na uniesienie szafy nad podłogą, co ułatwia wprowadzanie okablowania od dołu.
