Szafa stojąca TwinLine-W 1850x300x350mm (WxSxG), I kl. Izolacji, IP55, TwinLine, TW112G | 2CPX010165R9999 ABB

Alternatywny kod produktu: 2CPX010165R9999

Opis i Kluczowe Cechy

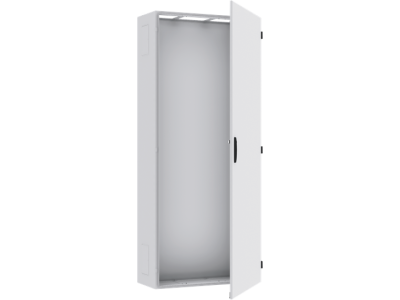

Szafa stojąca TwinLine-W 1850x300x350mm (symbol 2CPX010165R9999) to wysokiej jakości obudowa przemysłowa przeznaczona do instalacji wewnętrznych. Wyposażona w perforacje boczne (2 otwory na ściankę) i dolne, umożliwiające łatwe wprowadzanie przewodów oraz montaż osprzętu. Stopień ochrony IP55 chroni aparaturę przed pyłem i strumieniem wody z dowolnej strony. Klasa izolacji I zapewnia dodatkowe bezpieczeństwo elektryczne. W zestawie dostarczany jest zestaw do montażu ściennego.

• Wymiary zewnętrzne 1850x300x350mm (WxSxG): Kompaktowa konstrukcja o dużej pojemności, umożliwiająca zabudowę rozdzielnic o znacznych gabarytach.
• Stopień ochrony IP55: Odporność na pył i strumień wody z dowolnego kierunku – idealne rozwiązanie do hal produkcyjnych, warsztatów i pomieszczeń o podwyższonej wilgotności.
• Perforacje boczne i dolne: Ułatwiają wprowadzanie przewodów i montaż osprzętu; po wybiciu otworów możliwe jest zastosowanie zestawów do łączenia obudów TZ609 (I kl. izolacji) lub TZ626 (II kl. izolacji).
• Klasa izolacji I: Dodatkowa ochrona przeciwporażeniowa dzięki uziemieniu ochronnemu.
• Wytrzymałość mechaniczna IK08 (IK07 w okolicach perforacji): Odporność na uderzenia mechaniczne – zapewnia długotrwałą ochronę aparatury w trudnych warunkach przemysłowych.

Zgodność z Normami

Szafa spełnia wymogi norm europejskich dotyczących stopni ochrony IP, klas izolacji oraz odporności mechanicznej. Posiada deklarację zgodności CE. Zaprojektowana zgodnie z normami VDE, IEC i EN 62208.

Zastosowanie

Szafa TwinLine-W 1850x300x350mm znajduje zastosowanie jako obudowa rozdzielnic, szaf sterowniczych i aparatury elektrycznej w różnych branżach przemysłu.

• Hale przemysłowe i warsztaty – ochrona aparatury w warunkach zapylenia i wilgoci.
• Instalacje budynków komercyjnych – rozdzielnice niskiego napięcia o podwyższonych wymaganiach ochronnych.
• Pomieszczenia techniczne o ograniczonym dostępie – łatwy montaż i konserwacja dzięki systemowi perforacji.
• Zastosowania wymagające modułowości – możliwość łączenia w układy pionowe za pomocą zestawów TZ609/TZ626.

Wskazówki Montażowe

Montaż szafy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie od instalacji. Szafę ustawić na stabilnym podłożu, zabezpieczając przed przewróceniem. W przypadku montażu ściennego wykorzystać dostarczony zestaw. Perforacje należy wybić zgodnie z potrzebami instalacyjnymi, stosując odpowiednie przepusty TZ i uszczelki. Wszystkie połączenia uziemiające muszą być wykonane zgodnie z dokumentacją projektową i normami PN-HD 60364.

FAQ

• Czy szafa posiada drzwi? W standardowym wyposażeniu szafa dostarczana jest jako pusta obudowa. Drzwi należy dobrać zgodnie z systemem CombiLine lub TwinLine, w zależności od wymagań aplikacji.
• Jakie są maksymalne wymiary aparatury, którą można zamontować w tej szafie? Maksymalne gabaryty aparatury nie zostały podane w danych produktu. Sprawdź dokumentację techniczną lub kartę katalogową w celu dobrania odpowiedniego wyposażenia.
• Czy szafa może być stosowana na zewnątrz? Stopień ochrony IP55 zapewnia ochronę w warunkach wewnętrznych. Do zastosowań zewnętrznych wymagana jest dodatkowa osłona lub obudowa o wyższym stopniu ochrony IP.
