Szafa stojąca TwinLine N44 s I kl. izol. IP44, TwinLine, TH212G | 2CPX010950R9999 ABB

Alternatywny kod produktu: 2CPX010950R9999

Opis i Kluczowe Cechy

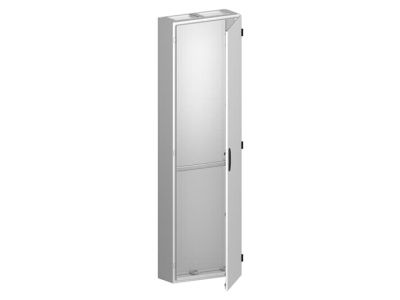

Szafa stojąca TwinLine N44 (symbol 2CPX010950R9999) klasy izolacji I z stopniem ochrony IP44 to obudowa wykonana w standardzie TwinLine, przeznaczona do aplikacji wnętrzowych. Charakteryzuje się brakiem perforacji bocznych, co uniemożliwia łączenie obudów w szereg. Na każde 250 mm szerokości przypada jeden otwór przepustowy u góry, natomiast dolna płyta posiada perforacje do zastosowania przepustów TZ (należących do wyposażenia dodatkowego). W zestawie dostarczany jest kompletny zestaw do montażu ściennego, co ułatwia instalację w różnych konfiguracjach.

• Stopień ochrony IP44: Ochrona przed wnikaniem ciał stałych (średnica >1 mm) i rozbryzgów wody z dowolnego kierunku – idealne do pomieszczeń wilgotnych lub narażonych na kurz.
• Klasa izolacji I: Wyposażenie w uziemienie ochronne zapewnia dodatkowe bezpieczeństwo przeciwporażeniowe w instalacjach elektrycznych.
• Stopień wytrzymałości mechanicznej IK08: Wysoka odporność na uderzenia (5 J) – trwałość obudowy nawet w trudnych warunkach środowiskowych.
• Perforacje na dolnej płycie: Możliwość indywidualnego dostosowania punktów wprowadzenia kabli poprzez wybicie otworów i zastosowanie przepustów TZ (dokupywanych oddzielnie).
• Zestaw montażu ściennego w zestawie: Szybki i pewny montaż naścienny bez konieczności dokupywania dodatkowych akcesoriów.

Zgodność z Normami

Szafa TwinLine N44 spełnia wymagania norm europejskich dotyczących obudów elektrycznych, w tym normy PN-EN 62208 (puste obudowy do aparatury rozdzielczej i sterowniczej). Posiada deklarację zgodności CE oraz oznaczenie IP44 zgodne z normami IEC 60529.

Zastosowanie

Obudowa szafy TwinLine N44 przeznaczona jest do ochrony aparatury elektrycznej i elektronicznej w instalacjach wnętrzowych, szczególnie tam, gdzie wymagany jest podwyższony poziom ochrony przed pyłem i wilgocią.

• Instalacje przemysłowe i warsztatowe – ochrona aparatury sterowniczej i rozdzielczej przed kurzem i zachlapaniami.
• Pomieszczenia gospodarcze i techniczne – np. kotłownie, garaże, pomieszczenia gospodarcze.
• Obudowy na zewnątrz budynków (z zastrzeżeniem lokalnych warunków środowiskowych) – dzięki stopniowi ochrony IP44.
• Systemy CombiLine – możliwość zabudowy modułowej z zachowaniem stopnia IP30 nawet bez drzwi.

Wskazówki Montażowe

Montaż szafy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w instalacji. Szafę należy zamontować na stabilnym podłożu, zabezpieczając ją przed przesunięciem. W przypadku montażu naściennego należy użyć dostarczonego zestawu, upewniając się, że mocowania są odpowiednio dobrane do podłoża. Perforacje na dolnej płycie należy wybić zgodnie z potrzebami wprowadzenia kabli, stosując przepusty TZ (dokupywane oddzielnie). Unikać montażu w miejscach narażonych na bezpośrednie działanie czynników atmosferycznych, chyba że szafa jest przeznaczona do takich warunków.

FAQ

• Czy szafa TwinLine N44 może być łączenie z innymi obudowami serii TwinLine? Nie – ze względu na brak perforacji bocznych, szafy te nie są przystosowane do łączenia w szereg z innymi obudowami tej serii.
• Jaki jest stopień ochrony IK obudowy? Stopień wytrzymałości mechanicznej wynosi IK08 (5 J), natomiast w okolicach perforacji IK07 – co oznacza wysoką odporność na uderzenia mechaniczne.
• Czy w zestawie znajduje się cokół? Nie – cokół jest elementem dodatkowym, który należy dokupić oddzielnie.
