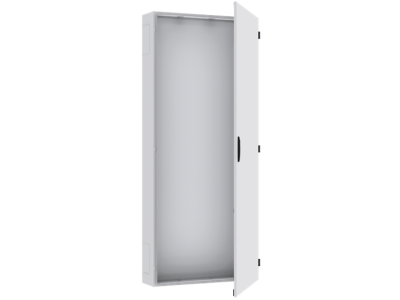

Szafa stojąca TwinLine-L II kl. izolacji IP55 (WxSxG) 550x1850x275 mm, TwinLine, TL212S | 2CPX010136R9999 ABB

Alternatywny kod produktu: 2CPX010136R9999

Opis i Kluczowe Cechy

Szafa stojąca TwinLine-L II (symbol 2CPX010136R9999) klasy izolacji II, o stopniu ochrony IP55 i wytrzymałości mechanicznej IK08 to trwała obudowa przeznaczona do instalacji wewnętrznych. Wymiary (szer. x wys. x głęb.): 550 x 1850 x 275 mm. Wyposażona w perforacje montażowe (2 na ściankę boczną) oraz otwory przepustowe u góry (co 250 mm szerokości) i na dolnej płycie, umożliwiające elastyczne wprowadzanie kabli. Rodzina TwinLine zapewnia wysoką odporność na uszkodzenia mechaniczne i zachowanie stopnia ochrony IP30 nawet w konfiguracjach bez drzwi dzięki systemowi CombiLine.

• Stopień ochrony IP55: Odporność na wnikanie pyłu i strumieni wody z dowolnego kierunku – idealne rozwiązanie do wymagających warunków instalacji.
• Klasa izolacji II: Zwiększone bezpieczeństwo użytkowania – podwójna izolacja eliminuje konieczność stosowania uziemienia ochronnego.
• Wytrzymałość mechaniczna IK08: Odporność na uderzenia mechaniczne o energii do 5 J – długotrwała ochrona aparatury wewnątrz szafy.
• Perforacje montażowe i otwory przepustowe: Ułatwiają montaż i wprowadzanie kabli, zapewniając elastyczność w konfiguracji instalacji.
• System CombiLine: Gwarantuje utrzymanie stopnia ochrony IP30 nawet w konfiguracjach bez drzwi, zwiększając bezpieczeństwo i funkcjonalność obudowy.

Zgodność z Normami

Szafa TwinLine-L II spełnia wymagania dyrektyw unijnych (m.in. niskonapięciowej LVD 2014/35/UE) oraz norm europejskich dotyczących ochrony przeciwpożarowej, mechanicznej i elektromagnetycznej. Posiada oznaczenie CE i jest zgodna z normami VDE, IEC oraz EN.

Zastosowanie

Obudowy z rodziny TwinLine-L II to wszechstronne rozwiązanie do zabezpieczania aparatury elektrycznej i elektronicznej w instalacjach wewnętrznych wymagających wysokiego stopnia ochrony.

• Montaż rozdzielnic i szaf sterowniczych w halach produkcyjnych i warsztatach.
• Zabezpieczenie sterowników PLC, przemienników częstotliwości i innych urządzeń automatyki przemysłowej.
• Instalacje w miejscach o podwyższonym ryzyku uszkodzeń mechanicznych (np. hale fabryczne, magazyny).
• Obudowy do montażu ściennego z zestawem TZ626 (dla klasy izolacji II) – elastyczna konfiguracja przestrzeni wewnętrznej.

Wskazówki Montażowe

Montaż szafy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta. Przed rozpoczęciem prac należy odłączyć napięcie w obszarze montażu. Szafę należy zamontować na stabilnym podłożu, z dala od źródeł ciepła i wilgoci. Wszystkie otwory przepustowe muszą być odpowiednio zabezpieczone przed wnikaniem pyłu i wody. Zestaw do montażu ściennego jest w zakresie dostawy, natomiast cokół należy zamówić dodatkowo. W przypadku stosowania systemu CombiLine pamiętać o zachowaniu ciągłości ochrony IP30.

FAQ

• Czy szafa TwinLine-L II wymaga uziemienia? Nie – dzięki klasie izolacji II nie jest wymagane uziemienie ochronne, co upraszcza instalację.
• Jaki jest maksymalny przekrój kabli wprowadzanych przez otwory przepustowe? Dokładny zakres średnic kabli nie został określony w danych produktu. Zaleca się weryfikację z dokumentacją techniczną lub kartą katalogową.
• Czy szafa może być montowana pionowo? Tak – dzięki perforacjom montażowym i zestawom łączącym TZ609/TZ626 możliwy jest montaż w pionie, z zachowaniem stopnia ochrony IP55.
