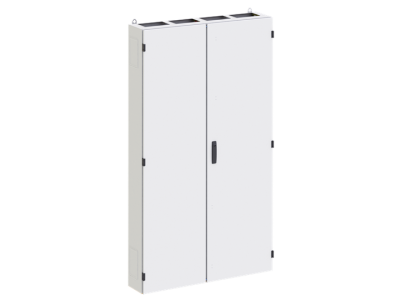

Szafa stojąca TwinLine-L II kl. izol. IP55, TwinLine, TL412S | 2CPX010138R9999 ABB

Alternatywny kod produktu: 2CPX010138R9999

Opis i Kluczowe Cechy

Szafa stojąca TwinLine-L II (symbol TL412S) klasy izolacji II, stopnia ochrony IP55 to nowoczesna obudowa przeznaczona do instalacji wewnętrznych. Wyposażona w perforowane ścianki boczne (2 otwory na stronę) oraz dolną płytę z perforacjami, umożliwia elastyczne wprowadzanie kabli i przewodów. W zestawie dostarczany jest kompletny zestaw montażowy ścienny, co ułatwia szybki i pewny montaż. Obudowa charakteryzuje się wysoką wytrzymałością mechaniczną klasy IK08 (IK07 w okolicach perforacji) oraz możliwością rozbudowy w pionie za pomocą dedykowanych zestawów.

• Stopień ochrony IP55: Zapewnia ochronę przed pyłem i strumieniem wody z dowolnego kierunku – idealna do pomieszczeń mokrych i przemysłowych.
• Klasa izolacji II: Podwyższone bezpieczeństwo użytkowania – nie wymaga dodatkowego uziemienia ochronnego.
• Perforowane ścianki boczne i dolna płyta: Ułatwiają wprowadzanie kabli i przewodów oraz montaż dodatkowych elementów wentylacyjnych lub osprzętu.
• Zestaw montażowy w zestawie: Umożliwia szybki montaż naścienny bez konieczności dodatkowych zakupów.
• Możliwość rozbudowy pionowej: Za pomocą zestawów TZ609 (I kl. izolacji) lub TZ626 (II kl. izolacji) można tworzyć wielosegmentowe konstrukcje.

Zgodność z Normami

Szafa TwinLine-L II spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego (PN-EN 62208) oraz stopnia ochrony IP (PN-EN 60529). Posiada oznaczenie CE i jest zgodna z dyrektywami Unii Europejskiej w zakresie niskiego napięcia.

Zastosowanie

Szafa stojąca TwinLine-L II IP55 znajduje zastosowanie w instalacjach elektrycznych i automatyki przemysłowej, gdzie wymagana jest wysoka ochrona przed czynnikami zewnętrznymi.

• Instalacje w pomieszczeniach mokrych lub narażonych na zapylenie – np. hale produkcyjne, warsztaty, garaże.
• Rozdzielnice elektryczne wymagające klasy izolacji II – np. w budynkach użyteczności publicznej.
• Szafy sterownicze do maszyn i urządzeń przemysłowych – ochrona aparatury w trudnych warunkach środowiskowych.
• Systemy monitoringu i zasilania awaryjnego – gdzie wymagana jest ochrona IP55 i możliwość rozbudowy.

Wskazówki Montażowe

Montaż szafy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy upewnić się, że powierzchnia montażowa jest stabilna i równa. Zestaw montażowy ścienny dostarczany z obudową umożliwia pewne zamocowanie. Perforacje w ściankach bocznych i dolnej płycie należy wybić zgodnie z potrzebami – zaleca się użycie odpowiednich narzędzi i zachowanie ostrożności, aby nie uszkodzić struktury obudowy. W przypadku rozbudowy pionowej należy używać dedykowanych zestawów TZ609 lub TZ626, zgodnie z klasą izolacji szafy. Cokół montowany jest dodatkowo na zamówienie.

FAQ

• Czy szafa TwinLine-L II może być stosowana na zewnątrz? Stopień ochrony IP55 zapewnia skuteczną ochronę w pomieszczeniach narażonych na zapylenie i wilgoć, jednak nie jest przeznaczona do bezpośredniego kontaktu z warunkami atmosferycznymi na zewnątrz.
• Jakie są możliwości rozbudowy szafy? Szafa może być rozbudowywana w pionie za pomocą zestawów TZ609 (dla I kl. izolacji) lub TZ626 (dla II kl. izolacji), co umożliwia tworzenie wielosegmentowych konstrukcji.
• Czy w zestawie znajduje się cokół? Cokół nie jest częścią standardowego wyposażenia i jest dostępny jako oddzielny element na zamówienie.
