Szafa stojąca TwinLine-L 800x1850x275mm (WxSxG), I kl. Izolacji, IP55, TwinLine, TL312G | 2CPX010102R9999 ABB

Alternatywny kod produktu: 2CPX010102R9999

Opis i Kluczowe Cechy

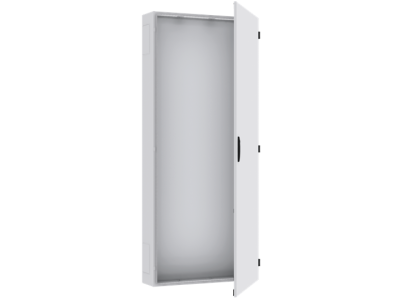

Szafa stojąca TwinLine-L (model TL312G, symbol 2CPX010102R9999) to pusta obudowa o wymiarach 800x1850x275mm (szer. x wys. x gł.), zaprojektowana do montażu wewnątrz pomieszczeń. Oferuje stopień ochrony IP55 oraz I klasę izolacji, co zapewnia ochronę przed pyłem i strugami wody oraz bezpieczeństwo użytkowania w instalacjach niskiego napięcia. Wykonana w technologii TwinLine, wytrzymałość mechaniczna sięga IK08 (w okolicach perforacji IK07), co gwarantuje odporność na uderzenia. Obudowa jest pusta i może być zabudowana systemem CombiLine, który przy konfiguracjach bez drzwi zapewnia IP30.

• IP55 i I klasa izolacji: Ochrona przed wnikaniem pyłu i wody oraz bezpieczna izolacja elektryczna – idealna do rozdzielnic w warunkach przemysłowych i komercyjnych.
• Wytrzymałość mechaniczna IK08 (IK07 w okolicach perforacji): Odporność na uderzenia mechaniczne – zwiększa trwałość obudowy w trudnym środowisku.
• Perforacje boczne (2 na ściankę, u góry i na dole): Umożliwiają łączenie obudów w poziomie i pionie przy użyciu zestawów TZ609 (I klasa izolacji), TZ626 (II klasa izolacji) lub przepustów TZ – elastyczna rozbudowa systemu.
• Otwory przepustowe na górze (co 250mm szerokości) oraz perforacje na dolnej płycie: Ułatwiają prowadzenie kabli i montaż przepustów TZ (dodatkowo domawiane) – upraszcza instalację i organizację wiązek.
• Zestaw do montażu ściennego w zakresie dostawy, cokół osobno: Gotowe rozwiązanie do szybkiego mocowania na ścianie; możliwość postawienia na podłodze z dodatkowym cokołem – uniwersalność montażu.
• Możliwość zabudowy systemem CombiLine (IP30 bez drzwi): Pozwala na konfigurację aparatury modułowej i sterowania bez konieczności stosowania drzwi – oszczędność miejsca i kosztów.

Zgodność z Normami

Szafa TwinLine-L spełnia wymagania europejskich norm dla obudów elektrycznych, posiada certyfikat CE oraz deklarowaną I klasę izolacji. Stopień ochrony IP55 oraz klasa odporności mechanicznej IK08/IK07 są zgodne z odpowiednimi normami międzynarodowymi (brak konkretnych numerów norm w danych producenta).

Zastosowanie

Pusta, uniwersalna obudowa TwinLine-L znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach, sterowaniu maszyn, automatyce budynkowej oraz instalacjach przemysłowych. Dzięki możliwości łączenia obudów i zabudowy systemem CombiLine sprawdza się w konfiguracjach wymagających rozbudowy i elastyczności.

• Rozdzielnice główne i podrozdzielnice w obiektach komercyjnych i przemysłowych – zapewniają ochronę przed pyłem i wilgocią (IP55).
• Sterowanie maszyn i urządzeń (panele operatorskie, styczniki, przekaźniki) – łatwy montaż aparatury na szynie TH35 wewnątrz obudowy.
• Automatyka budynkowa (oświetlenie, klimatyzacja, systemy zarządzania energią) – możliwość łączenia wielu obudów dla rozbudowanych instalacji.
• Instalacje w trudnym środowisku mechanicznym (hale produkcyjne, magazyny) – odporność na uderzenia IK08.

Wskazówki Montażowe

Montaż szafy TwinLine-L powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Obudowę mocuje się do ściany za pomocą dołączonego zestawu lub ustawia na podłodze z opcjonalnym cokołem (domawiany). Przewody należy prowadzić przez perforacje i przepusty TZ, a przekroje dobierać zgodnie z obciążeniem prądowym. Moment dokręcania połączeń – według instrukcji producenta. Przy łączeniu obudów w zestawy używać dedykowanych akcesoriów TZ609/TZ626 lub przepustów TZ.

FAQ

• Czy szafa ma stopień ochrony IP55 i odporność mechaniczną IK08? Tak, obudowa TwinLine-L posiada IP55 oraz IK08 (w okolicach perforacji IK07), co potwierdzają dane producenta.
• Czy można łączyć kilka takich szaf w pionie lub poziomie? Tak, boczne perforacje umożliwiają łączenie obudów za pomocą zestawów TZ609 (I kl. izolacji) lub TZ626 (II kl. izolacji), a także przepustów TZ – wszystkie akcesoria należy domówić.
• Czy obudowa jest pusta, czy zawiera jakieś wyposażenie? Jest pusta – to obudowa bez aparatury. Można ją zabudować systemem CombiLine (np. szynami TH35, listwami zaciskowymi), który przy konfiguracji bez drzwi zapewnia IP30.
